德州仪器（TI）PCMD3180 8通道音频模数转换器（ADC）是高性能的脉冲密度调制（PDM）输入，用于时分多路复用（TDM）或I2S输出转换器。它支持同时为PDM麦克风输入最多采样八个数字通道。该设备集成了可编程数字音量控制，麦克风偏置电压和锁相环（PLL）。它还包括可编程的高通滤波器（HPF），双二阶滤波器，低延迟滤波器模式，并允许高达768kHz的输出采样率。德州仪器（TI）PCMD3180支持时分多路复用（TDM），I2S或左对齐（LJ）音频格式，并且可以使用I2进行控制。C或SPI接口。另外，PCMD3180支持音频总线接口操作的主模式和从模式。这些集成的高性能功能以及由3.3V或1.8V单电源供电的能力使该器件成为远场麦克风录音应用中空间受限的音频系统的绝佳选择。Texas Instruments PCMD3180的额定温度范围为–40°C至+ 125°C，并采用24引脚WQFN封装。

PCMD3180 8通道音频ADC特征

8通道PDM麦克风同时转换

PDM输入到TDM或I2S输出转换器的性能

127dB动态范围（DR），具有高性能5阶PDM输入

117dB动态范围（DR），具有高性能4阶PDM输入

通道求和模式，具有高性能四阶PDM输入的DR性能

120dB，2通道求和

123dB，4通道求和

可编程PDM时钟输出

768kHz至6.144MHz

可编程输出采样率（fS）

8kHz至768kHz

可编程通道设置

–100dB至27dB数字音量控制

以0.1dB的分辨率进行增益校准

163ns分辨率的相位校准

麦克风偏置或电源电压产生

低延迟信号处理滤波器选择

可编程HPF和双二阶数字滤波器

I2C或SPI控件

集成高性能音频PLL

自动时钟分频器设置配置

音频串行数据接口

TDM，I2S或左对齐（LJ）格式

16位，20位，24位或32位字长

主或从接口

3.3V或1.8V单电源工作

3.3V或1.8VI / O电源操作

1.8V电源的功耗

2.9mW /通道（16kHz采样率）

在48kHz采样率下为2.5mW /通道

PCMD3180 8通道音频ADC应用领域

可视门铃

智能音箱

建筑安全网关

IP网络摄像机

GPS个人导航仪

视频会议系统

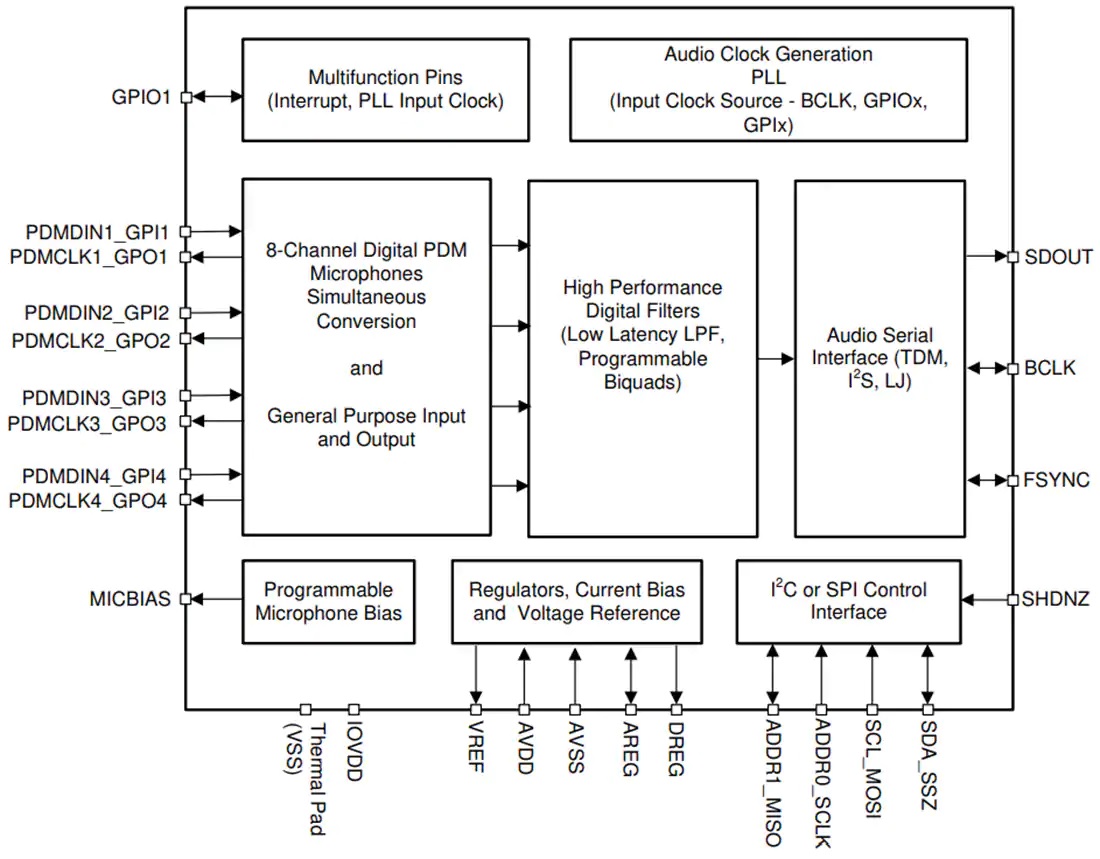

PCMD3180 8通道音频ADC功能结构图
