摘要： Comchip Technology US1x-HF超快速恢复整流器的反向电压范围为50V至1000V，正向电流为1A，最大恢复时间为50ns至80ns。这些玻璃钝化器件采用紧凑，薄型，表面安装的SMA / DO-214AC封装，非常适合自动化组装。

Comchip Technology US1x-HF超快速恢复整流器的反向电压范围为50V至1000V，正向电流为1A，最大恢复时间为50ns至80ns。这些玻璃钝化器件采用紧凑，薄型，表面安装的SMA / DO-214AC封装，非常适合自动化组装。

Comchip Technology US1x-HF超快速恢复整流器

超快速恢复时间，实现高效率

最大反向恢复时间为50ns至80ns

50V至1000V峰值重复反向电压（V RRM）范围

T c = 125°C时1A正向整流电流

30A正向峰值浪涌电流

最大瞬时正向电压为1.0V至1.65V

玻璃钝化芯片结

75°C / W的典型热阻

-55°C至150°C的工作温度范围

拾放兼容

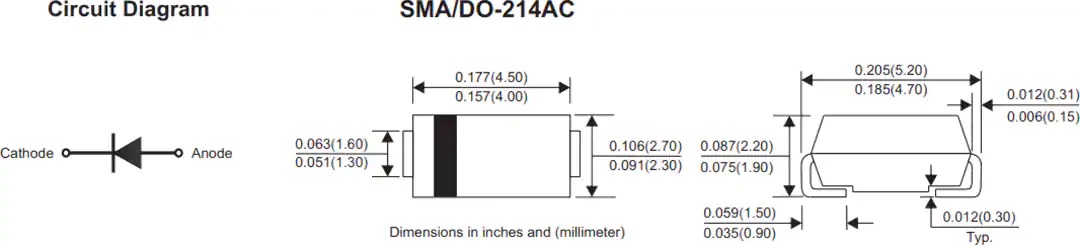

薄型SMA / DO-214AC封装

符合RoHS标准且不含卤素

开关电源

一般整改
