摘要: 2N5088是通用的TO-92封装晶体管。它被设计用于低噪声和高增益放大目的,也可以用作开关。作为放大器,它能够将许多类型的低增益信号放大到高增益,并具有额外的噪声截止功能。它也可以在不同音频电路的输出端用作单独的放大器,以驱动2到3英寸的小型扬声器。另一方面,当用作开关时,它能够驱动100mA的负载并在峰值模式下驱动200mA的负载。
2N5088是通用的TO-92封装晶体管。它被设计用于低噪声和高增益放大目的,也可以用作开关。作为放大器,它能够将许多类型的低增益信号放大到高增益,并具有额外的噪声截止功能。它也可以在不同音频电路的输出端用作单独的放大器,以驱动2到3英寸的小型扬声器。另一方面,当用作开关时,它能够驱动100mA的负载并在峰值模式下驱动200mA的负载。

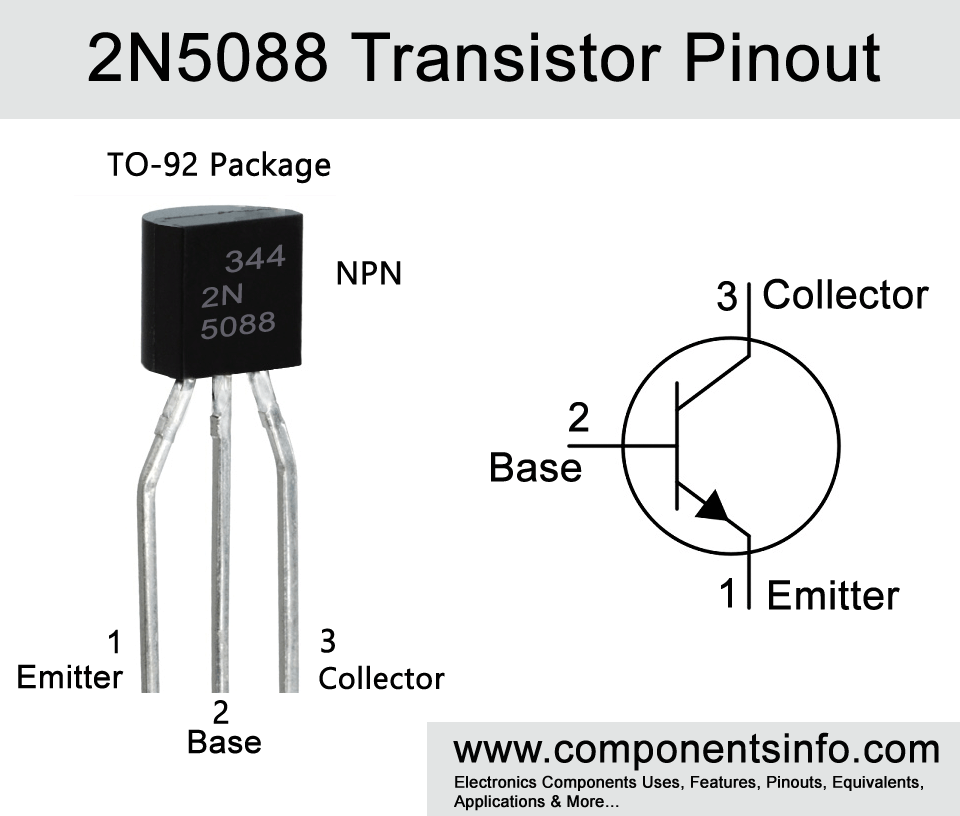

包装类型: TO-92
晶体管类型: NPN
集电极最大电流(I C): 100mA
最大集电极-发射极电压(V CE): 30V
最大集电极基极电压(V CB): 35V
最大发射极基电压(VEBO): 5V
最大收集器耗散(Pc): 625 miW
最大过渡频率(fT): 50 MHz
最小和最大直流电流增益(h FE): 300 – 900
最高存储和工作温度应为: -55至+150摄氏度
2N5089,SS9014,MPS650,MPS6602(这些等效晶体管的引脚配置可能彼此不同,因此建议您首先确认替换晶体管的引脚配置。)
2N5088具有直流高增益特性,可用于许多通用应用,将在音频前置放大器,音频放大器,信号放大等方面发挥出色的性能。它还可用作驱动100mA以下不同负载的开关。
开关负载低于100mA
音频前置放大器
麦克风放大器
音频放大器及其阶段
传感器电路
达灵顿对
为了使该晶体管能够在您的产品中实现长寿命,建议遵循此处的说明。连续负载和峰值负载不超过100mA。请勿驱动超过30V的负载,并且始终在高于-55摄氏度和低于+150摄氏度的温度下运行或存储。
