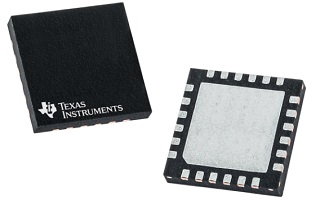

德州仪器（TI）PCM1840音频模数转换器（ADC）支持同时采样多达四个模拟通道。该器件支持具有2V RMS满量程信号的差分线路和麦克风输入。该器件集成了麦克风偏置电压，锁相环（PLL），直流去除高通滤波器（HPF），并支持高达192kHz的采样率。该设备支持时分多路复用（TDM），I 2S或左对齐（LJ）音频格式，可通过硬件引脚级别选择。另外，PCM1840支持主模式和从模式的音频总线接口操作选择。这些集成的高性能功能以及由3.3V单电源供电的能力，使该器件成为远距离麦克风录制应用中成本敏感，空间受限的音频系统的绝佳选择。德州仪器（TI）PCM1840的额定温度范围为–40°C至+ 125°C，并采用24引脚WQFN封装。

PCM1840音频模数转换器特征

多通道高性能ADC

4通道模拟麦克风或线路输入

ADC线和麦克风差分输入性能

动态范围

123dB，启用动态范围增强器

113dB，禁用动态范围增强器

–98dB THD + N

ADC差分2V RMS满量程输入

ADC采样率（f S）= 8kHz至192kHz

硬件引脚控制配置

线性相位或低延迟滤波器选择

灵活的音频串行数据接口

主或从接口选择

32位，4通道TDM

32位2通道TDM

32位2通道I 2 S

32位2通道左对齐（LJ）

音频时钟丢失时自动掉电

集成高性能音频PLL

低噪声MICBIAS 2.75V输出

3.3V单电源供电

3.3V或1.8VI / O电源操作

3.3V AVDD电源的功耗

16kHz采样率下17.0mW /通道

在48kHz采样率下为18.4mW /通道

PCM1840音频模数转换器应用领域

智能音箱

DVD刻录机和播放器

AV接收机

视频会议系统

IP网络摄像机

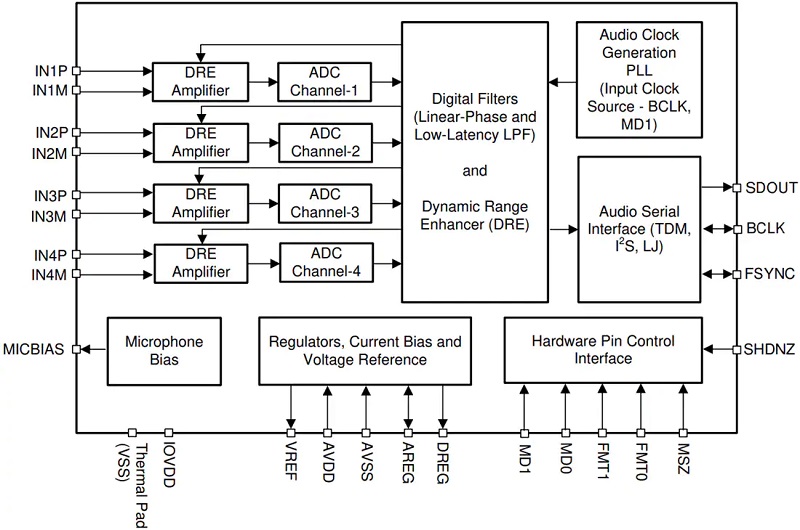

PCM1840音频模数转换器功能结构图
