摘要: 如果您正在寻找一些高功率通用晶体管来代替通用TO-92封装晶体管(如2N2222,BC547、2N3904,C945,SS9013等),那么2N2219是一个完美的晶体管。如果您需要具有以下特性的BJT晶体管,与上述TO-92封装晶体管相比,具有更高的工作温度。如果工作温度较高,也可以在晶体管上使用合适的散热器。 当将其用作开关时,它可以处理800mA的负载,可以驱动电路中的多个继电器,LED,大功率晶体管和其他组件。另一方面,它也可以用作信号和音频放大的放大器,晶体管的集电极总功耗为800mW。2N2219在RF电路中使用时也表现良好,其过渡频率为250MHz,因此可以在250MHz以下的RF电路中使用。
如果您正在寻找一些高功率通用晶体管来代替通用TO-92封装晶体管(如2N2222,BC547、2N3904,C945,SS9013等),那么2N2219是一个完美的晶体管。如果您需要具有以下特性的BJT晶体管,与上述TO-92封装晶体管相比,具有更高的工作温度。如果工作温度较高,也可以在晶体管上使用合适的散热器。
当将其用作开关时,它可以处理800mA的负载,可以驱动电路中的多个继电器,LED,大功率晶体管和其他组件。另一方面,它也可以用作信号和音频放大的放大器,晶体管的集电极总功耗为800mW。
2N2219在RF电路中使用时也表现良好,其过渡频率为250MHz,因此可以在250MHz以下的RF电路中使用。

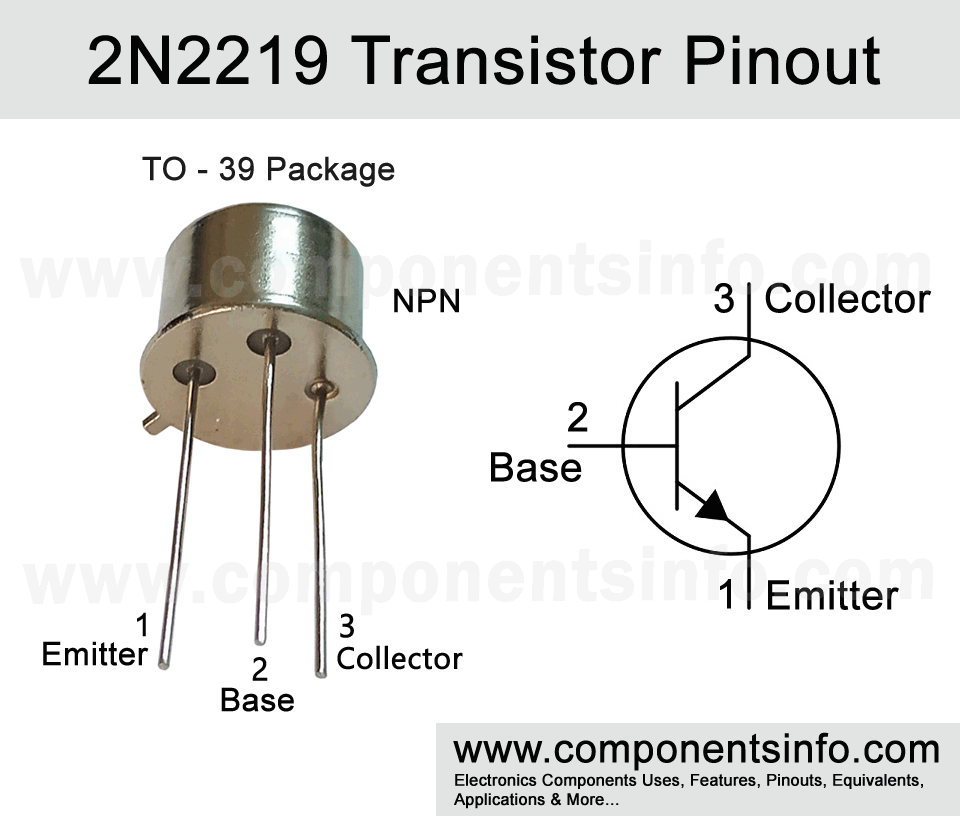

包封装类型: TO-39
晶体管类型: NPN
集电极最大电流(I C): 8A或800mA
最大集电极-发射极电压(V CE): 30V
最大集电极基极电压(V CB): 60V
最大发射极基电压(VEBO): 5V
集电极最大耗散(Pc): 8瓦或800mW
最大过渡频率(fT): 250 MHz
最小和最大直流电流增益(h FE): 100 – 300
最高存储和工作温度应为: -65至+150摄氏度
2N2219的PNP互补是2N2905
2N2218,NTE123,ECG123、2N2219A
2N2219可用于可使用常规TO-92 BJT晶体管的任何通用应用。它具有快速切换功能,因此您可以在需要快速切换的应用中使用它。您也可以将其用作开关,以驱动800mA以下的任何类型的负载。它也可以用作音频级中的放大器,或者可以用作驱动扬声器的任何便携式音频设备的输出放大器。此外,它还可用作任何类型的电子信号放大的信号放大器。除此之外,它还可以在射频电路中很好地运行,并且可以用于250MHz以下的射频放大和振荡电路。
音频放大
信号放大
800mA以下的开关负载
射频电路
达灵顿对
许多通用应用
为了使用该晶体管实现长期稳定的性能,用户使用该晶体管驱动的负载不应超过800mA。在晶体管工作时会增加结温的应用中,请使用适当的散热器。请勿操作超过30V DC的负载,并始终在高于-65摄氏度和低于+150摄氏度的环境温度下存储和操作。
