德州仪器LMH9126射频增益模块放大器介绍_特性_功能结构图及应用

来源：HQBUY 发布时间：2020-09-16

摘要： 德州仪器（TI）LMH9126射频增益模块放大器是一款高性能，单通道，差分输入至单端输出发射射频增益模块放大器，支持2.6GHz中心频带。该器件在驱动功率放大器（PA）的输入时，可满足下一代5G AAS或小型蜂窝应用的要求。

德州仪器（TI）LMH9126射频增益模块放大器是一款高性能，单通道，差分输入至单端输出发射射频增益模块放大器，支持2.6GHz中心频带。该器件在驱动功率放大器（PA）的输入时，可满足下一代5G AAS或小型蜂窝应用的要求。射频放大器可提供18dB的典型增益，并具有良好的线性度性能（35dBm输出IP3），同时在整个1dB带宽内的噪声系数保持在4dB以下。德州仪器（TI）的LMH9126内部匹配了100Ω差分输入阻抗，提供了与输入处的RF采样或零中频模拟前端（AFE）的便捷接口。此外，该器件内部匹配50Ω单端输出阻抗，可轻松与后置放大器，SAW滤波器或PA接口。

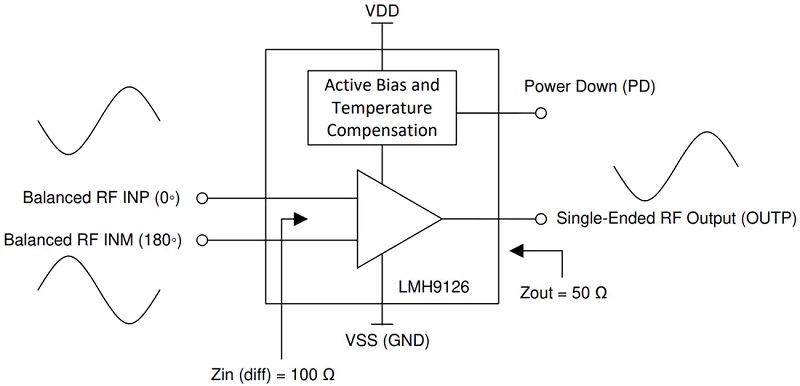

德州仪器LMH9126射频增益模块放大器

该器件采用3.3V单电源供电，仅消耗375mW的有功功率，使其适用于高密度5G大规模MIMO应用。此外，LMH9126还提供节省空间的2mm x 2mm，12引脚QFN封装。该设备的额定工作温度高达105°C，可提供可靠的系统设计。有一个1.8V JEDEC兼容掉电引脚可用于LMH9126的快速掉电和上电，适用于时分双工（TDD）系统。
