安森美半导体NCL30486智能可调光恒流（CC）/恒压（CV）主侧调节（PSR）控制器是高功率因数单级PWM控制器，用于反激/降压-升压/ sepic /升压拓扑。这些控制器以准谐振模式运行，以提供高效率。NCL30486控制器能够从原边严格调节恒定的LED电流。这些控制器与最少的外部组件高度集成。NCL30486控制器通过两个专用的调光控制输入引脚支持模拟和数字调光，非常适合智能LED照明应用。

NCL30486智能调光CC/CV PSR控制器特征

高压启动

准谐振峰值电流模式控制操作

初级侧反馈

CC / CV精确控制方式V 在高达320V rms的

±2％（典型值）的紧密LED恒流调节

数字功率因数校正

模拟和数字调光

逐周期峰值电流限制

ADIM：

带DC信号的模拟输出电流和带PWM信号的PWM输出电流

PDIM：

带PWM信号的模拟输出电流

DIM CV模式

线性/二次调光曲线

宽的V CC范围

-40°C至125°C的工作温度范围

强大的保护功能：

欠压

V CC上的过压保护（OVP）

恒压/ LED开路保护

绕组短路保护

次级二极管短路保护

输出短路保护

热关断

线路过压保护

NCL30486智能调光CC/CV PSR控制器应用领域

整体式LED灯泡

LED电源驱动器电源

LED光引擎

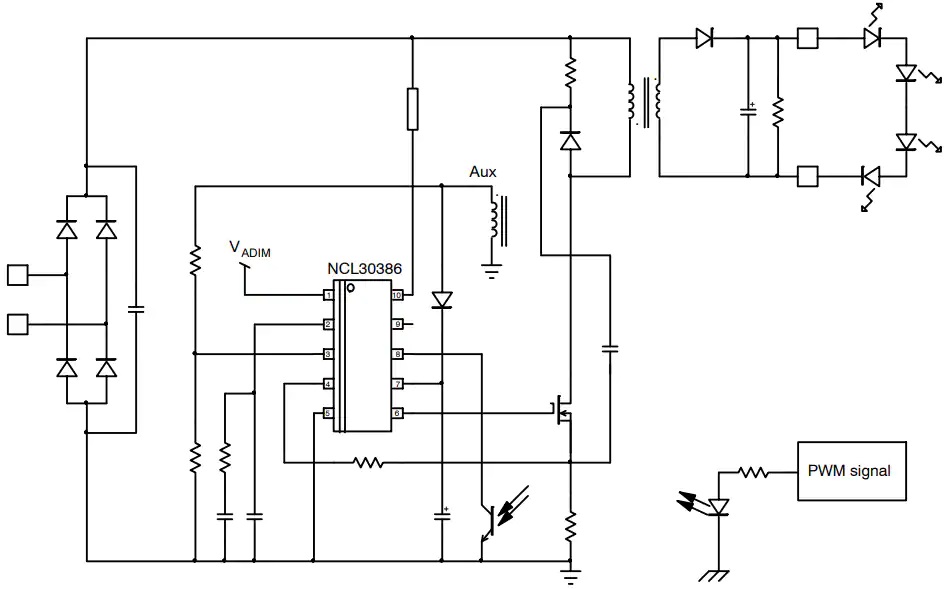

NCL30486智能调光CC/CV PSR控制器典型应用电路图

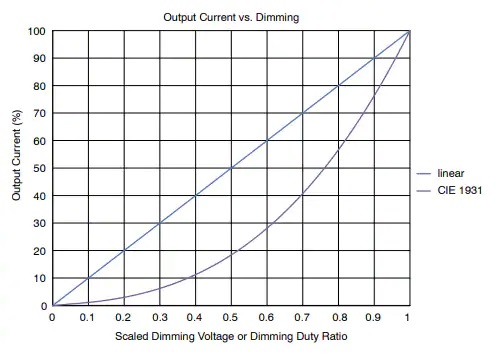

NCL30486智能调光CC/CV PSR控制器效果曲线图
