美信半导体MAX17227A开关稳压器是一款具有短路保护和真正关断功能的2A nanoPower升压转换器。该开关稳压器可提供高达2A峰值电感电流的负载，并提供逐周期电感电流限制和热保护功能。MAX17227A稳压器在负载和线路范围内均具有超低静态电流，较小的整体解决方案尺寸和高效率。该开关稳压器无需正向或反向电流即可将输出与输入断开，从而节省了电池能量。MAX17227A器件在0.4V至5.5V的宽输入电压范围内工作。

MAX17227A开关稳压器的工作温度范围为-40°C至125°C。该稳压器采用节省空间的1.58mm x 0.89mm，6焊球WLP（3 x 2，0.4mm间距）和8引脚2mm x 2mm TDFN封装提供。MAX17227A稳压器是电池供电应用的理想选择，这些应用需要较长的电池寿命，并且在所有功率水平下都需要高效率。应用包括WiFi模块，近带IoT，可穿戴音频，应急照明，IoT传感器和临床仪器。

MAX17227A开关稳压器特征

来自输出的350nA静态电源电流

输出短路保护

真正的关机模式：

1nA关断电流

输出与输入断开

V OUT上无任何电压时无反向电流

峰值效率96％，@500μA时90％或更高

5V（V IN = 3V）时为850mA（典型值）输出电流

输入电压范围为400mV至5.5V，调节电压高达5.35V

最低启动电压880mV

单电阻可调输出电压：

2.3V至5.2V输出电压范围（以100mV为步长）

提供5.4V和5.5V输出电压设置

2A峰值电感电流限制

热关断保护

多种包装选项：

1.58mm x 0.89mm，0.4mm间距和6焊球（3 x 2）WLP

2mm x 2mm 8引脚TDFN

-40°C至125°C的工作温度范围

MAX17227A开关稳压器应用领域

消费：

WiFi模块

近频带物联网

可穿戴音频

工业：

应急照明

物联网传感器

医疗：

临床仪器

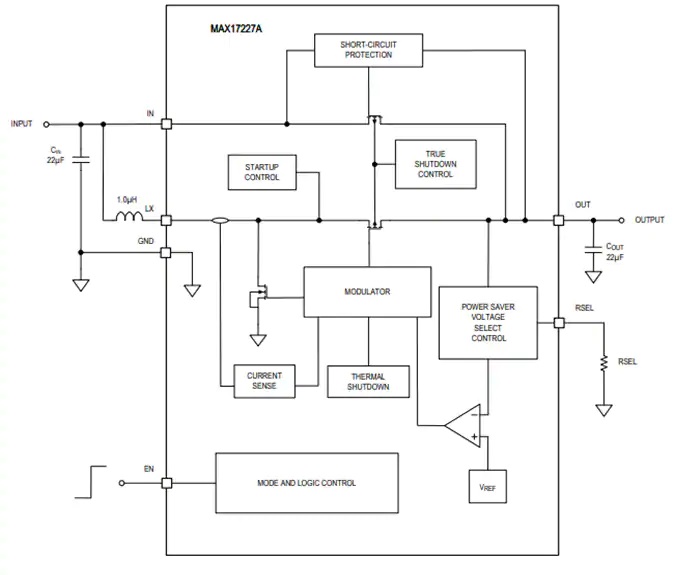

MAX17227A开关稳压器功能结构图

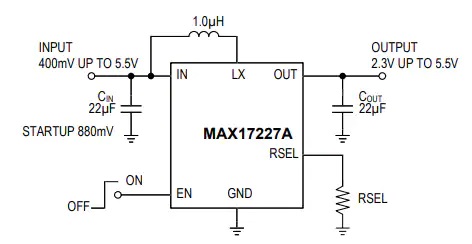

MAX17227A开关稳压器工作电路图
