摘要: ADS1115是一款超小型,低功耗,16位ADC(模数转换器),具有I2C兼容串行接口,并集成了低漂移基准电压源和振荡器。

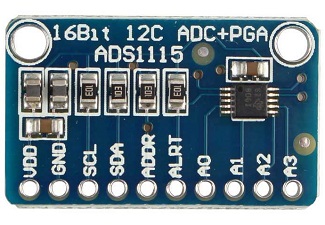

ADS1115是一款超小型,低功耗,16位ADC(模数转换器),具有I2C兼容串行接口,并集成了低漂移基准电压源和振荡器。
它还具有一个PGA(可编程增益放大器)和一个数字比较器.ADS1115的数据速率高达860 SPS(每秒采样数)。PGA提供的输入范围为±256 mV至±6.144V。这允许精确测量大信号和小信号。
它具有一个输入多路复用器,可以进行两个差分或四个单端输入测量。数字比较器可用于检测欠压和过压。
它可以在连续模式或单次模式下运行,单次模式后会自动进入掉电模式。这大大降低了功耗。
ADS1115的电源电压范围为2至5.5V。
它可用于便携式仪器,电池电压和电流监控,温度测量系统等。
超小X2QFN封装:2毫米×1.5毫米×0.4毫米
宽电源范围:2.0 V至5.5 V
低电流消耗:150μA
可编程数据速率:8 SPS至860 SPS
单周期沉降
内部低漂移电压基准
内部振荡器
I2C接口:四个引脚可选地址
四个单端或两个差分输入(ADS1115)
可编程比较器(ADS1114和ADS1115)
工作温度范围:–40°C至+ 125°C
