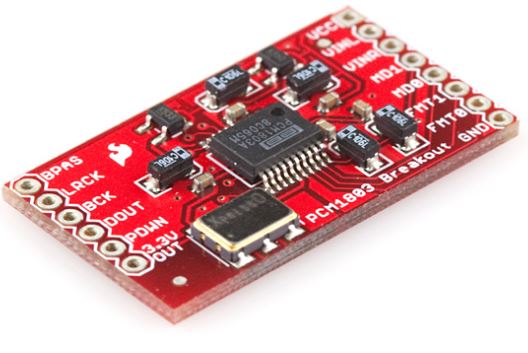

PCM1803A是一款低成本，高性能，单芯片模数转换器。它用于录制各种应用所需的高质量立体声。它具有I2S（集成的IC间声音总线）接口，用于与控制器进行通信。它支持主模式和从模式；这些模式是使用外部引脚选择的。

数字音频数据可以左对齐或右对齐，可以使用外部引脚选择。t可以实现16kHz至96kHz的采样率。它具有24位delta-sigma立体声A / D转换器。它具有集成的抽取滤波器和高通滤波器，可消除输入信号中存在的直流分量。

它需要单独的3.3V数字电源和5V模拟电源。它用于AV放大器接收器，MiniDisc播放器，CD播放器，多轨接收器，电子乐器等应用中。

PCM1803A的引脚图

PCM1803A应用特征

PCM1803A立体声模数转换器
24位Delta-Sigma立体声A / D转换器
单端电压输入：3 Vp-p
过采样抽取滤波器：?多轨接收器–过采样频率：×64，×128?电子乐器–通带纹波：±0.05 dB –阻带衰减：–65 dB
高性能：单芯片立体声模数转换器，具有– THD + N：–95 dB（典型值）单端模拟电压输入。PCM1803A使用具有64和128倍的Δ-Σ调制器– SNR：103 dB（典型值）过采样，并包括一个数字抽取滤波器–动态范围：103 dB（典型值）
采样率：16 kHz至96 kHz
