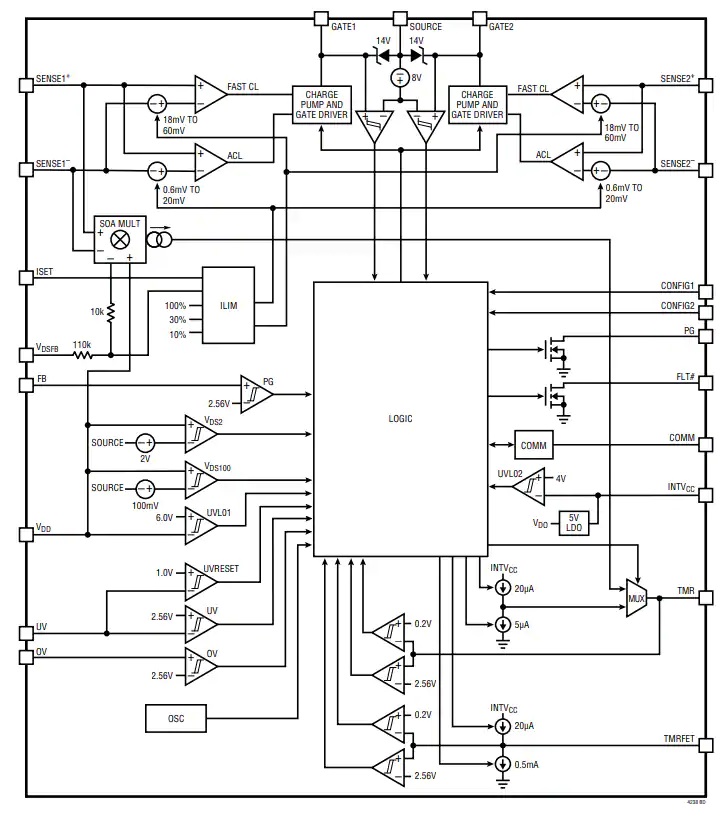

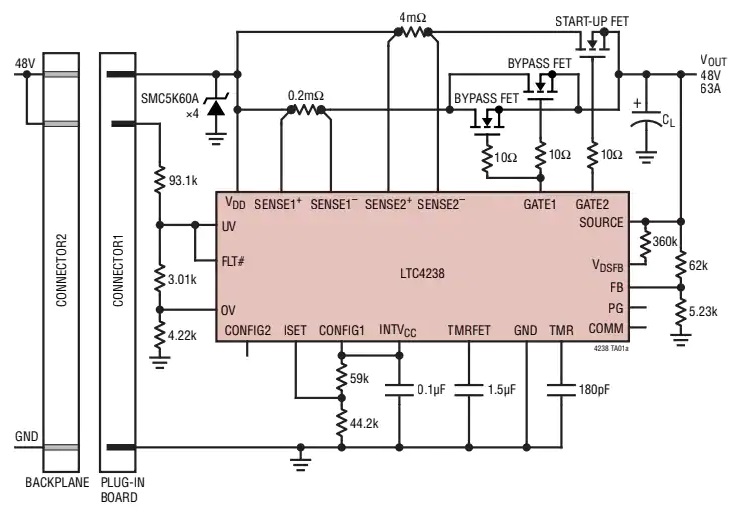

ADI LTC4238热插拔控制器的介绍_特性_功能结构图_电路图及应用

来源：HQBUY 发布时间：2020-09-17

摘要： ADI LTC4238热插拔控制器允许将板安全地插入带电背板中，并从带电背板上卸下。LTC4238热插拔控制器具有一个双路12V栅极驱动器，该驱动器支持在并行MOSFET上共享安全的工作区域，或者是两级启动，首先对负载电容充电，然后实现到负载的低导通电阻路径。

ADI LTC4238热插拔控制器允许将板安全地插入带电背板中，并从带电背板上卸下。LTC4238热插拔控制器具有一个双路12V栅极驱动器，该驱动器支持在并行MOSFET上共享安全的工作区域，或者是两级启动，首先对负载电容充电，然后实现到负载的低导通电阻路径。

Analog Devices Inc. LTC4238热插拔控制器

随着VDS的增加，ADI LTC4238热插拔控制器提供了一个有源电流限制（ACL）和两个折返选项。LTC4238具有恒定功率曲线和高功率曲线。恒定功率曲线将功耗限制为不高于固定值。高功率轮廓允许零件在操作过程中经过较大的输入步骤。LTC4238通知何时输出功率良好。此外，该器件还提供输入欠压和过压保护功能，并在出现过流或FET不良情况时产生故障。

LTC4238热插拔控制器采用24引脚窄型SSOP和24引脚4mm x 5mm QFN封装。
