摘要： ADI公司的DC2914A演示板具有三种变体，以展示LTC4238的三种不同的分阶段启动拓扑。LTC4238热插拔控制器允许将板安全地插入带电背板中，并从带电背板上卸下。

ADI DC2914A演示板具有三种变体，以展示LTC4238的三种不同的分阶段启动拓扑。LTC4238热插拔控制器允许将板安全地插入带电背板中，并从带电背板上卸下。DC2914A演示板是为12V，24V和48V系统设计的，并配有高级功能，包括SOA定时器，可扩展性的COMM引脚和各种工作模式。

Analog Devices Inc. DC2914A演示板

ADI DC2914A演示板的三种变体包括DC2914A-A，DC2914A-B和DC2914A-C。DC2914A-A显示48V，1.5kW应用的并行运行模式。DC2914A-B演示了针对48V，2.5kW稳压输入应用的低应力分级启动模式。此外，DC2914A-C展示了具有SOA计时器的高应力分段启动模式，适用于48V，2.5kW应用的大输入步长。

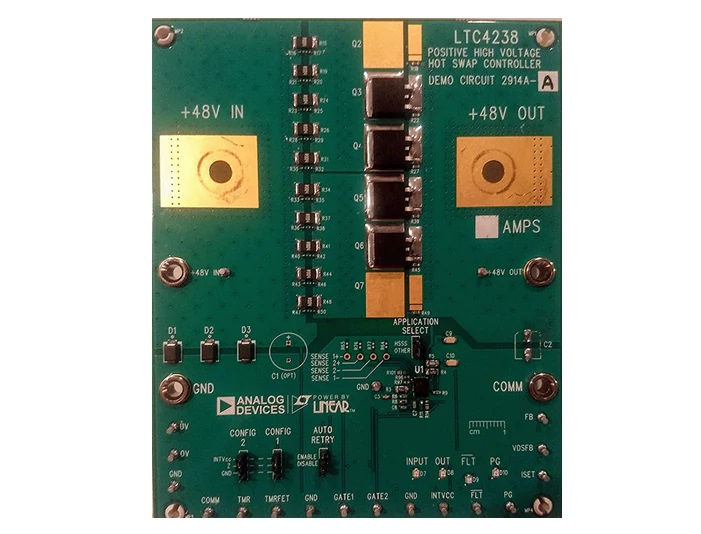

线性技术/模拟设备DC2914A演示板具有板载LED，可指示输入，输出，电源良好信号的存在以及任何故障（如果存在）。遵循高电压布局规则可实现长期产品可靠性。
