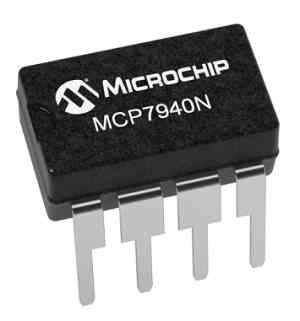

MCP7940N是带有SRAM的电池供电的I2C实时时钟/日历（RTCC）。它使用小时，分钟，秒，天，月，年和星期几的内部计数器。使用这些寄存器，它可以跟踪时间。可以将其配置为具有警报功能。

它设计为使用带有外部晶体负载电容器的32.768 kHz音叉晶体来工作。MCP7940N具有连接备用电池的规定。当主电源断开时，电池为计时电路和SRAM（具有64字节SRAM）供电。它是leap年补偿的，直到2399年。它支持12和24小时模式。

MCP7940N的电源电压范围为1.8V至5.5V。备用电压（由电池提供）可以在1.3至5.5V的范围内。

如果发生电源故障，它将自动切换到备用电池。

MCP7940引脚图

MCP7940参数特点

实时时钟/日历（RTCC）：-时，分，秒，星期，日，月，年，Le年补偿为2399，12/24小时模式
适用于32.768 kHz晶体的振荡器
片上数字微调/校准：-±1 PPM分辨率，±129 PPM范围
双可编程警报
多功能输出引脚：-时钟输出，可选频率，警报输出，通用输出
通过VCC工作：在3.3V电压下为1.2μA
2线串行接口，兼容I2C?-I2C时钟速率高达400 kHz
工业（I）：-40°C至+ 85°C，扩展（E）：-40°C至+ 125°C
