e-peas EVK30940评估板是一个完整的参考电路基于AEM30940射频能量收获IC。AEM30940是一个集成的环境能量管理器(AEM)可以提取直流电源从压电发电机,微型涡轮发电机,或任何其他高频射频输入,同时在充电储存能量元素和为系统提供两个独立的控制电压。

e-peas EVK30940评估板允许用户演示AEM30940的功能，并在类似于实验室的环境中分析其性能。它包括两个匹配的网络和一个用于50Ω单端天线的整流器。EVK30940允许轻松连接至RF能量收集器，存储元件以及低压和高压负载。评估板还提供配置访问权限，以将设备设置为数据手册中所述的任何一种模式。MPPT比率固定为50％，以优化整流器效率。控制和状态信号可在标准引脚接头连接器上使用，从而允许用户为任何使用情况布线并评估相关性能。

EVK30940 915MHz评估板特征

完整的参考电路

采用QFN28封装的预装AEM30940

所有必需的无源组件

调谐为915MHz

76mm x 50mm PCB

三个双向螺丝端子

低压负载

高压负荷

一次储能元件

1个三通螺丝端子

储能元件（电池或超级电容器）

两个50 male SMA公插头

与射频源的连接

相关的匹配网络和整流器

1个2引脚带罩插座

存储元件的备用连接

九个3针接头连接器

低压降稳压器（LDO），可实现储能元件和LDO配置

双电池超级电容器配置

整流器与AEM30940的连接

两个2针接头连接器

主电池配置

提供两个电阻

主电池配置

自定义模式配置

ZMPP配置

三个1针接头连接器

访问状态引脚

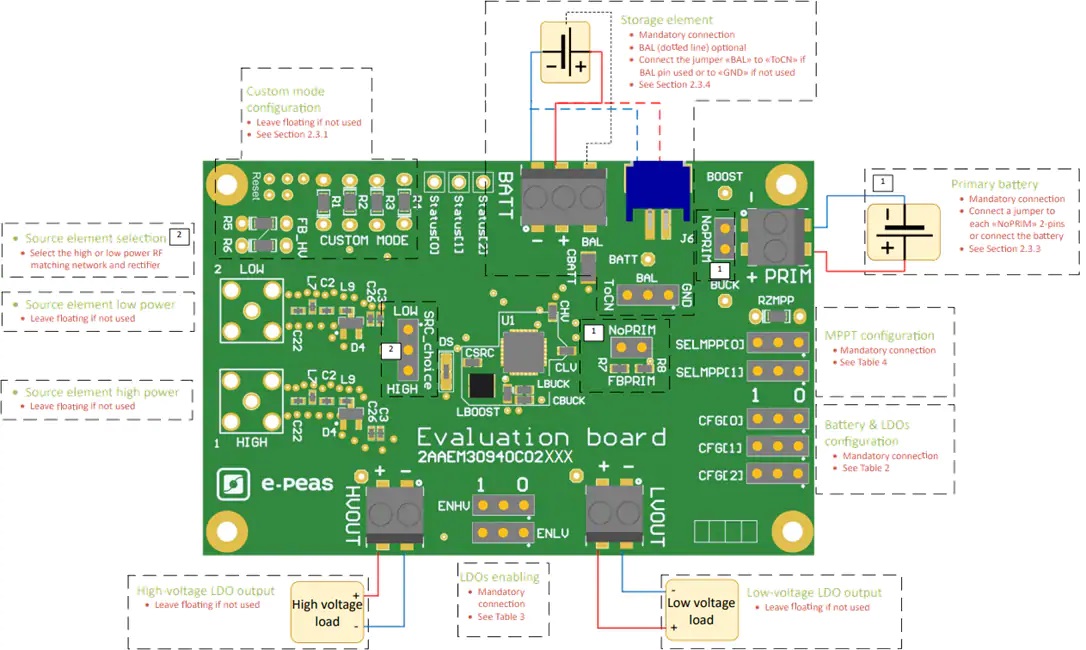

EVK30940 915MHz评估板连接图
