e-peas AEM40940射频能量收集IC是集成的环境能量管理器（AEM），可以从868MHz，915MHz或2.45GHz高频RF输入中提取交流电，同时将能量存储在可充电元件中，并为系统提供两个独立的稳压电压。AEM40940旨在延长电池寿命，并最终消除了广泛的无线应用中的主要储能元件，例如工业监控，室内地理位置，家庭自动化，电子医疗监控和无线传感器节点。

AEM40940收集高达10dBm的可用输入电流。它集成了一个超低功率升压转换器，可为存储元件充电，例如锂离子电池，薄膜电池，超级电容器或常规电容器。凭借其独特的冷启动电路，AEM40940可以在空存储元件以低至-18.5dBm的输入电压下开始工作。

AEM30940的低压电源可用于以1.2V或1.8V驱动微控制器。高压电源通常可以在1.8V至3.3V之间的可配置电压下驱动无线电收发器。两者均由高效的LDO（低压降）稳压器驱动，以实现低噪声和高稳定性。

AEM40940集成了用于为典型无线传感器供电的所有有源元件。仅需要五个电容器和两个电感器，分别具有小的0402和0603尺寸。由于只有七个外部组件（不包括匹配网络），因此集成度最高，占地面积和BOM最小，从而优化了上市时间和无线传感器节点设计成本。

e-peas AEM40940采用QFN28封装，工作温度范围为-40oC至+125oC。

AEM40940射频能量收集IC特征

超低功耗启动

-19.5dBm至10dBm（典型值）的RF输入功率

从RF输入或存储设备冷启动

宽频率范围，低功耗，集成整流器

提供868MHz，915MHz和2.45GHz匹配网络

超低功耗升压稳压器

每0.33秒对MPPT进行开路电压检测

具有2引脚编程的可配置MPPT

可选的V oc  比率为60％，65％或70％

输入电压工作范围为50mV至2.5V

MPPT电压工作范围为50mV至2.5V

恒定阻抗匹配（ZMPPT）

集成1.2V / 1.8V LDO稳压器

高达20mA的负载电流

通过外部控件动态控制电源

可选输出电压

集成1.8V / 2.5V / 3.3V LDO稳压器

高达80mA的负载电流和300mV的压降

通过外部控件动态控制电源

可选输出电压

灵活的储能管理

可选的过充和过放保护，适用于任何类型的可充电电池或电容器

快速超级电容器充电

电池电量低时警告负载

当输出稳压器可用时发出警告

可选的一次电池

二次电池电量耗尽时自动切换到一次电池

集成巴伦用于双电池超级电容器

占地面积小，物料清单小

紧凑的5mm x 5mm QFN28封装

仅需七个无源外部组件

AEM40940射频能量收集IC应用领域

射频采集

家庭自动化

工业监控

电子卫生监测

室内地理位置

无线传感器节点

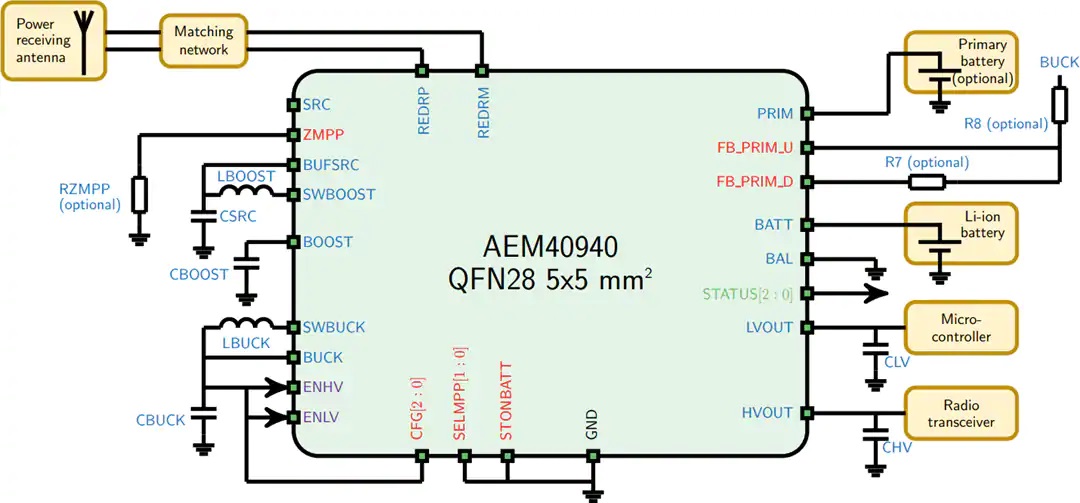

AEM40940射频能量收集IC电路图

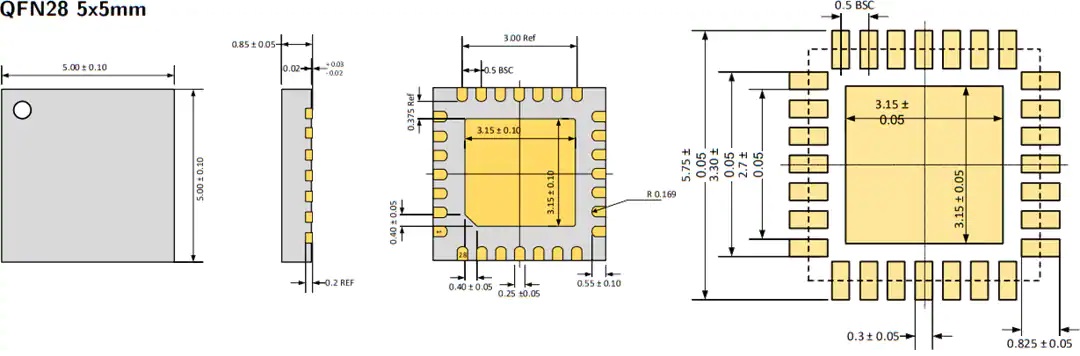

AEM40940射频能量收集IC包装
