德州仪器（TI）LMR36506-Q1同步降压转换器是业界最小的65V，0.6A同步降压型DC / DC转换器，采用2mm x 2mm HotRod封装。这款易于使用的转换器可以处理高达70V的输入电压瞬变，提供出色的EMI性能，并支持固定的3.3V，5V和其他可调输出电压。LMR36506-Q1使用具有内部补偿的峰值电流模式控制架构，并以最小的输出电容保持稳定的操作。德州仪器（TI）LMR36506-Q1的宽输入工作范围有助于它在较深的输入电压骤降条件下保持功能，从而使其成为承受严峻的冷曲柄启动脉冲的汽车应用的绝佳选择。

LMR36506-Q1中的PGOOD标志可提供输出电压状态的精确指示，从而无需外部监控器。从FPWM到PFM的无缝过渡以及超低的待机静态电流使LMR36506-Q1在低输出负载下支持更高的系统效率。MODE / SYNC引脚变型有助于将LMR36506-Q1与外部时钟同步。通过正确选择电阻，LMR36506-Q1 RT引脚型号也可以在外部编程为任何所需的工作开关频率。LMR36506-Q1的丰富功能集旨在简化各种汽车终端设备的实现。

LMR36506-Q1同步降压转换器特征

符合AEC-Q100的汽车应用要求

–40°C至+ 125°C，T A器件温度等级1

功能安全性

可提供的文档可帮助功能安全系统设计

1mA时效率> 80％

在24V IN至3.3V OUT时具有 4μA I q（开关）（固定输出选项）

小型解决方案尺寸和较低的组件成本

2mm×2mm HotRod?封装，带有可润湿的侧面

内部补偿

专为汽车应用而设计

结温范围–40°C至+ 150°C

符合CISPR 25 EMI标准的伪随机扩展频谱

宽输入电压范围：3.0V（下降阈值）至65V

提供可调的3.3V和5V固定输出电压选项

可与MODE / SYNC引脚型号同步

200kHz至2.2MHz，带有RT引脚变型可调F SW

与LMR36503-Q1引脚兼容（65V，300mA）

LMR36506-Q1同步降压转换器应用领域

先进的驾驶员辅助系统（ADAS）

车身电子和照明

信息娱乐和集群

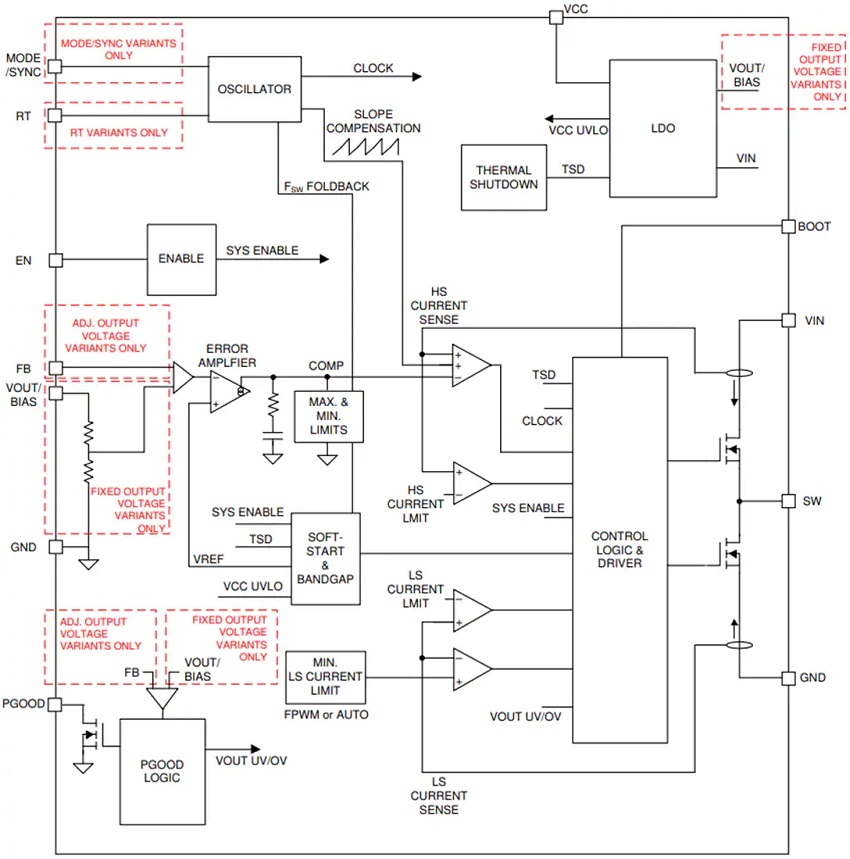

LMR36506-Q1同步降压转换器功能结构图
