Alliance Memory N25Q0x SPI NOR闪存设备的介绍

Alliance Memory N25Q0x SPI NOR闪存设备是采用65nm NOR技术制造的高性能多输入/输出串行闪存。这些存储设备具有就地执行（XIP）功能，高速SPI兼容总线接口和高级写保护机制。N25Q0x NOR FLASH存储设备可以将读取和编程操作的传输带宽提高一倍或两倍。创新，高性能，双和四输入/输出指令使之成为可能。这些存储设备可以通过易失性和非易失性保护功能由软件进行写保护，具体取决于应用程序的需求。对于易失性保护，保护粒度为64KB（扇区粒度）。

N25Q0x SPI NOR闪存设备具有64个一次性可编程（OTP）字节，可以使用READ OTP和PROGRAM OTP命令对其进行读取和编程。也可以使用PROGRAM OTP命令永久锁定这64个字节。这些存储设备还可以通过使用专用的PROGRAM / ERASE SUSPEND和RESUME指令来暂停和恢复PROGRAM和ERASE周期。N25Q0x NOR FLASH存储设备可以使用三种不同的协议进行操作，包括扩展SPI，双I / O SPI和四I / O SPI。

N25Q0x SPI NOR闪存设备特征

SPI兼容的串行总线接口

108MHz（最大）时钟频率

2.7V至3.6V单电源电压（N25Q032A）

1.7V至2.0V单电源电压（N25Q064A）

双/四通道I / O指令可将吞吐量提高到432MHz

支持的协议：

扩展SPI，双I / O和四I / O

所有三种协议的就地执行（XIP）模式：

可通过易失性或非易失性寄存器进行配置

开机后使内存直接在XIP模式下工作

程序/擦除挂起操作

通过单个命令连续读取整个内存：

快速阅读

四路或双路输出快速读取

四或双I / O快速读取

灵活适合应用：

可配置的虚拟周期数

可配置的输出缓冲器

根据客户要求提供复位功能（N25Q032A）

软件重置（N25Q064A）

64字节，用户可锁定，一次性可编程（OTP）专用区域

擦除能力：

子扇区擦除4KB均匀粒度块

扇区擦除64KB均匀粒度块

全片擦除

写保护：

通过易失性锁定位，适用于每个64KB扇区的软件写保护

硬件写保护：受保护的区域大小由四个非易失性位定义

其他智能保护，可根据要求提供

电子签名：

JEDEC标准的2字节签名

唯一ID码（UID）：

17个只读字节，包括：

两个额外的扩展设备ID字节，用于标识设备出厂选项

定制工厂数据（14字节）

每个扇区至少100,000个ERASE周期

数据保留超过20年

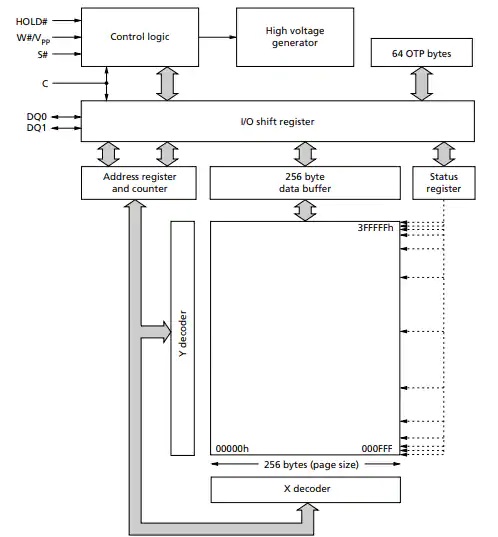

N25Q0x SPI NOR闪存设备功能结构图

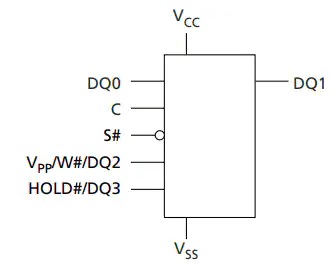

N25Q0x SPI NOR闪存设备逻辑图
