Infineon Technologies高速CAN FD收发器 TLT9251VLE的介绍_特性_结构图_电路图及应用

出处 : HQBUY 发布时间 : 2020/09/25 关键词: Infineon Technologies 收发器 阅读 : 5

摘要:Infineon Technologies TLT9251VLE高速CAN(控制器局域网)FD(灵活数据速率)收发器具有高达5MB的灵活数据速率,并通过了AEC-Q100 0级认证,适用于汽车应用。

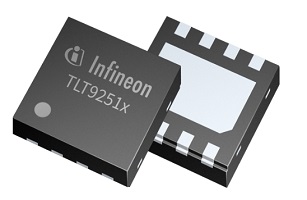

Infineon Technologies TLT9251VLE高速CAN FD收发器


Infineon Technologies TLT9251VLE高速CAN(控制器局域网)FD(灵活数据速率)收发器具有高达5MB的灵活数据速率,并通过了AEC-Q100 0级认证,适用于汽车应用。TLT9251VLE收发器旨在满足ISO 11898-2(2016)物理层规范以及SAE(汽车工程学会)标准J1939和J2284的要求。作为物理总线层和HS CAN协议控制器之间的接口,TLT9251VLE保护微控制器免受网络内部产生的干扰。极高的ESD鲁棒性和较高的RF抗扰性使该器件可以在汽车应用中使用,而无需添加其他保护器件。


Infineon Technologies TLT9251VLE高速CAN FD收发器


基于CANH和CANL输出信号的高度对称性,TLT9251VLE在很宽的频率范围内提供了非常低的电磁辐射(EME)。


经过优化的发送器和接收器的延迟对称性使TLT9251VLE支持CAN FD数据帧。根据网络的大小以及随之而来的寄生效应,该设备支持的比特率最高为5MBit / s。


器件上电时,专用的低功耗模式可提供非常低的静态电流。在待机模式下,V IO上的典型静态电流低于10μA,而仍可以通过HS CAN总线上的总线信号将器件唤醒。


故障保护功能(如过热保护,输出电流限制或TxD超时功能)可保护TLT9251VLE和外部电路免受不可弥补的损害。


Infineon Technologies TLT9251VLE采用小型无铅PG-TSON-8封装。该设备满足自动光学检查(AOI)的焊点要求,并且符合RoHS要求且不含卤素。



TLT9251VLE收发器特征


完全符合ISO 11898-2(2016),SAE J2284-4和SAE J2284-5

英飞凌汽车品质

符合AEC-Q100等级0(T a:-40°C至+ 150°C)的高温任务曲线

保证CAN FD数据帧高达5MBit / s的环路延迟对称性

极低的电磁辐射(EME)允许使用而无需额外的共模扼流圈

V IO输入,用于适应μC接口的电压(3.3V和5.0V)

总线唤醒模式(WUP)功能具有优化的滤波时间(0.5μs至1.8μs),可用于全球OEM

待机模式,静态电流最小

发射器电源V CC可以在待机模式下关闭,以节省更多静态电流

RxD输出上的唤醒指示

宽共模范围,可抵抗电磁干扰(EMI)

出色的ESD鲁棒性±8kV(HBM)和±11kV(IEC 61000-4-2)

V CC和V IO电源的扩展电源范围

CAN接地,电池,V CC和V IO的短路保护

TxD超时功能

掉电状态下极低的CAN总线泄漏电流

过热保护

符合ISO 7637和SAE J2962-2标准的汽车瞬态保护

绿色产品(符合RoHS)

小型无铅TSON8封装,用于自动光学检查(AOI)



TLT9251VLE收发器应用领域


汽车动力总成和变速箱应用

网关模块

车身控制模块(BCM)

发动机控制单元(ECU)

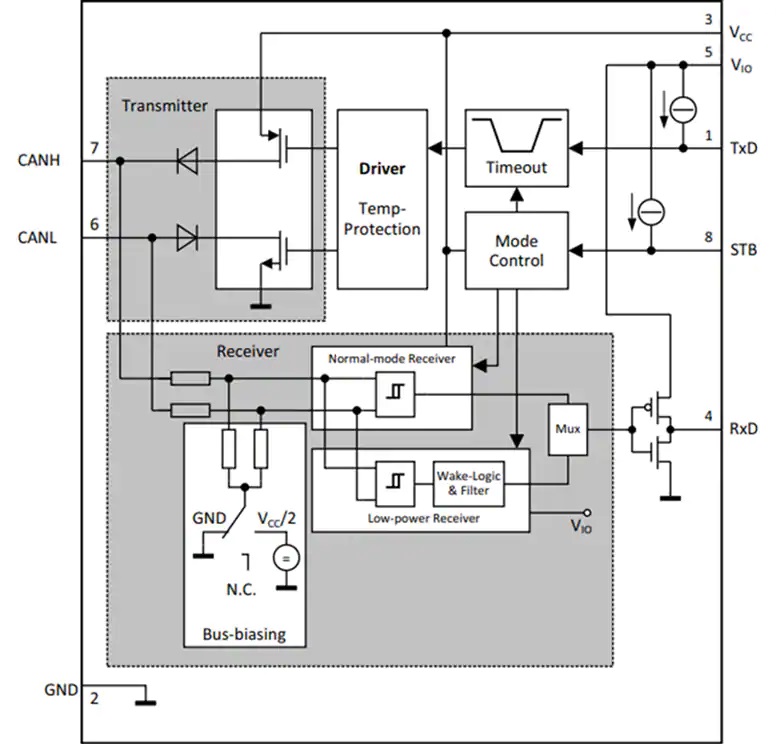

TLT9251VLE收发器结构图


TLT9251VLE收发器结构图

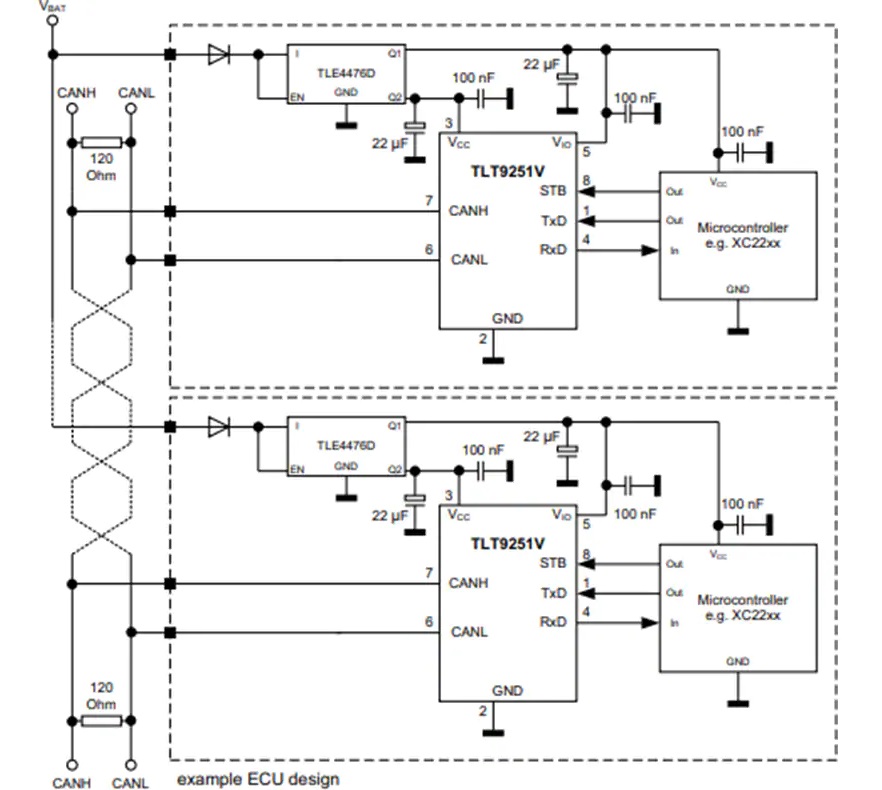

TLT9251VLE收发器典型应用电路


TLT9251VLE收发器典型应用电路

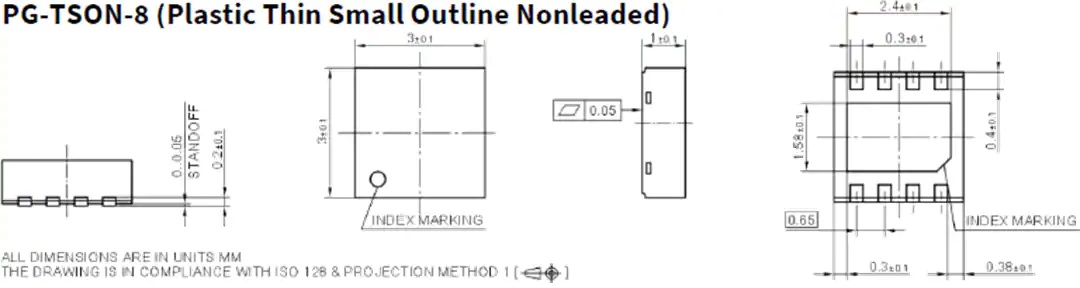

TLT9251VLE收发器包装尺寸


TLT9251VLE收发器包装尺寸
