Maxim Integrated MAX49140轨至轨单电源比较器

Maxim Integrated MAX49140轨至轨单电源比较器提供高速，低功耗和轨至轨输入，传播延迟为30ns，低电源电流仅为100μA。器件的输入共模范围扩展到两个电源轨。输出上拉至任一电源轨的0.3V以内，而无需外部上拉电路，使MAX49140非常适合与CMOS和TTL逻辑接口。所有输入和输出引脚都可以承受任一导轨的连续短路故障情况。内部迟滞确保即使在输入信号缓慢移动的情况下也能进行干净的输出切换。

Maxim Integrated MAX49140轨至轨单电源比较器采用5引脚小型SC70封装，并通过AEC-Q100认证，适用于汽车应用。

MAX49140轨至轨单电源比较器特征

符合AEC-Q100

具有10mV过驱动的快速30ns传播延迟

低功耗100μA电源电流（V DD  = 3V）

针对3V和5V应用进行了优化

轨到轨输入电压范围

500μV的低失调电压

246.9mW连续功耗

内部磁滞可实现干净的开关

电源轨的输出摆幅为300mV

CMOS / TTL兼容输出

-40°C至+ 125°C的工作温度范围

5引脚SC70封装

MAX49140轨至轨单电源应用领域

3V至5V系统

汽车电池供电系统

线路接收器

采样电路

阈值检测器和鉴别器

过零检测器

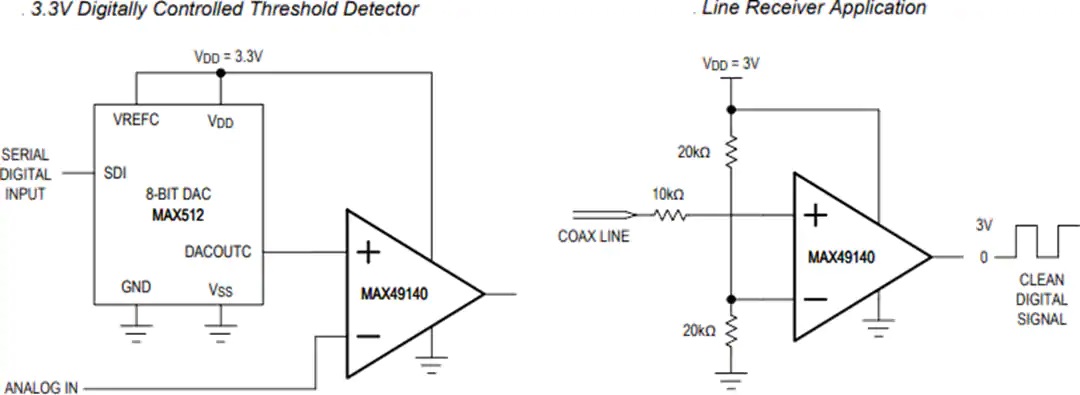

MAX49140轨至轨单电源典型应用电路图

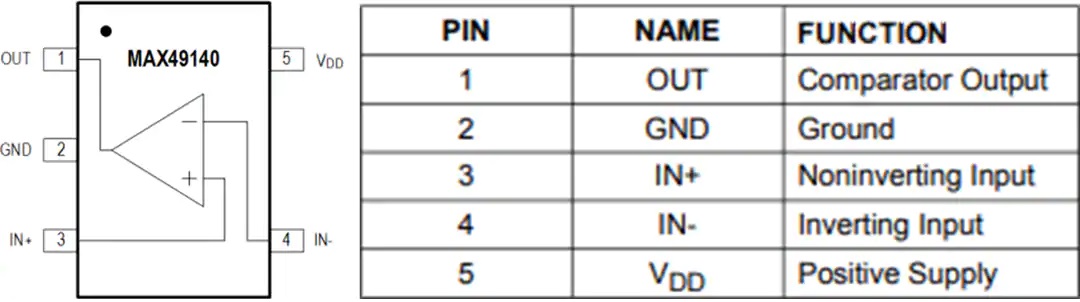

MAX49140轨至轨单电源引脚功能图
