Maxim Integrated MAX77533高效降压稳压器的介绍

Maxim Integrated MAX77533高效降压稳压器是一款同步1.5A降压型DC-DC转换器，针对便携式2节和3节电池供电以及USB-C应用进行了优化。MAX77533采用3V至14V输入电源供电。MAX77533的输出电压可在0.8V至5.0V之间调节，步长为50mV。提供工厂编程的默认电压1.2V，1.8V和3.3V，以减少共轨组件的数量。该器件具有低I Q跳过模式，在轻负载下具有出色的效率。

专用的使能和电源正常（POK）引脚允许简单的硬件控制。I 2 C串行接口可选用于完整配置和控制，以实现动态电压调整和系统功率优化。

内置的欠压锁定（UVLO），输出有功放电，逐周期电流限制，热关断和短路保护功能可确保在异常工作条件下安全运行。

Maxim Integrated MAX77533降压稳压器采用12焊球，0.4mm间距晶圆级封装（WLP）提供。

MAX77533高效降压稳压器特征

5A单通道降压稳压器

3V至14V输入电压范围

8V至99％V SUP输出电压范围

8V至5V I 2 C以50mV步进可编程

55V至99％V SUP，带有外部反馈电阻

2V，1.8V或3.3V出厂预设选项

高效率，低I Q延长电池寿命

7.4V SUP和3.3V OUT（2520电感）时的峰值效率为94％

9μAIQ（12V SUP， 1.8V OUT内部反馈版本）

可选轻载跳过和强制PWM模式

1MHz或550kHz固定频率开关

硬件或软件控制

启用输入和Power-OK输出引脚

可选的I 2 C全控制接口

保护功能

逐周期电感器峰值电流限制

短路打ic模式，UVLO和热关机保护

1ms默认软启动

物理特性

40°C至+ 85°C的工作温度范围

85mm x 1.4mm x 0.7mm WLP12，0.4mm间距，3 x 4阵列

符合RoHS

MAX77533高效降压稳压器应用领域

2节和3节高功率密度电源

便携式锂离子/锂离子电池供电的设备

无人机，高清摄像机和笔记本电脑

空间受限的便携式电子产品

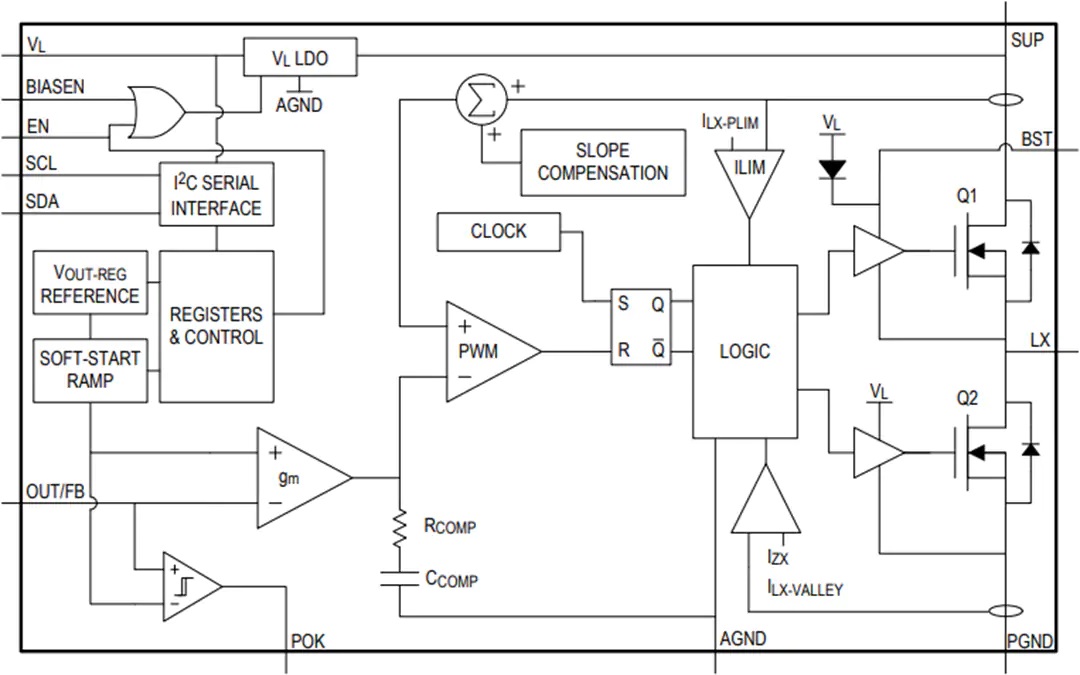

MAX77533高效降压稳压器降压控制方案

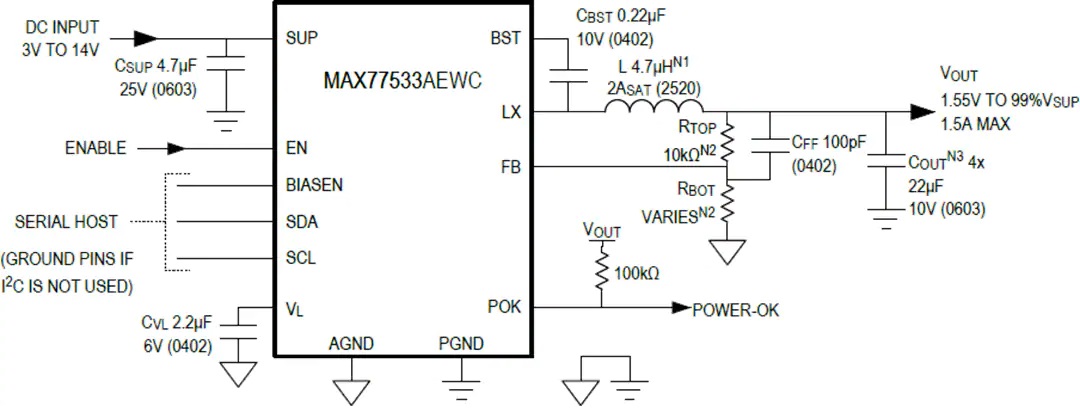

MAX77533高效降压稳压器应用电路（外部反馈）

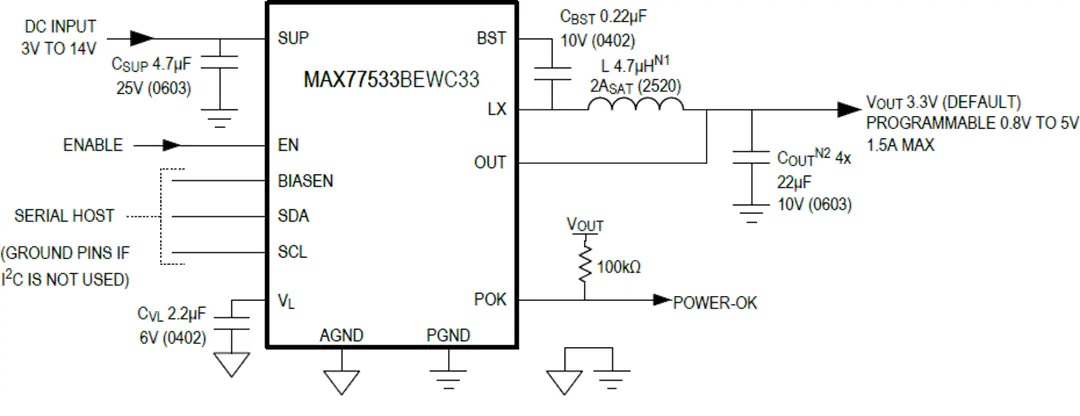

MAX77533高效降压稳压器应用电路（内部反馈）
