德州仪器（TI）AWR2243 FMCW收发器的介绍

德州仪器（TI）AWR2243 FMCW收发器是一种独立的单芯片解决方案，可简化在76GHz至81GHz频带内汽车雷达传感器的实现。AWR2243以最小的尺寸提供了前所未有的集成度。AWR2243 FMCW收发器非常适合汽车领域中的低功耗，自我监控，超精确雷达系统。

TI AWR2243 FMCW收发器基于TI的低功耗45nm RFCMOS工艺，可实现具有内置PLL和A2D转换器的3TX，4RX系统的单片实现。简单的编程模型更改可以实现多种传感器实现方式（短，中，长），并可以动态重新配置以启用多模传感器。AWR2243收发器作为完整的平台解决方案提供，包括参考硬件设计，软件驱动程序，示例配置，API指南和用户文档。

AWR2243 FMCW收发器特征

FMCW收发器

集成PLL，发送器，接收器，基带和A2D

具有5GHz可用带宽的76GHz至81GHz覆盖范围

四个接收通道

三个传输通道

基于小数N分频PLL的超精确线性调频引擎

13dBm TX功率

12dB RX噪声系数

1MHz时的相位噪声：

-96dBc / Hz（76GHz至77GHz）

-94dBc / Hz（77GHz至81GHz）

主机界面

通过SPI或I 2 C接口与外部处理器的控制接口

通过MIPI D-PHY和CSI2 v1.1与外部处理器的数据接口

故障报告中断

符合功能安全标准

专为功能安全应用开发

提供了可帮助ISO 26262功能安全系统设计的文档

达到ASIL B目标的硬件完整性

安全相关认证

已通过TUV Sud的ISO 26262认证

符合AEC-Q100

AWR2243的高级功能

嵌入式自我监控，主机处理器参与程度有限

复杂的基带架构

级联多个设备以增加通道数的选项

嵌入式干扰检测功能

能源管理

内置LDO网络可增强PSRR

I / O支持双电压3.3V / 1.8V

时钟源

支持40MHz的外部驱动时钟（平方/正弦）

支持40MHz晶体与负载电容器的连接

简单的硬件设计

间距为0.65mm，161引脚10.4mm x 10.4mm倒装芯片BGA封装，易于组装和低成本PCB设计

解决方案尺寸小

支持汽车温度工作范围

内置校准和自检

内置固件（ROM）

跨频率和温度的自校准系统

AWR2243 FMCW收发器应用领域

自动高速公路驾驶

自动紧急制动

汽车毫米波雷达

自适应巡航控制

使用级联配置的成像雷达

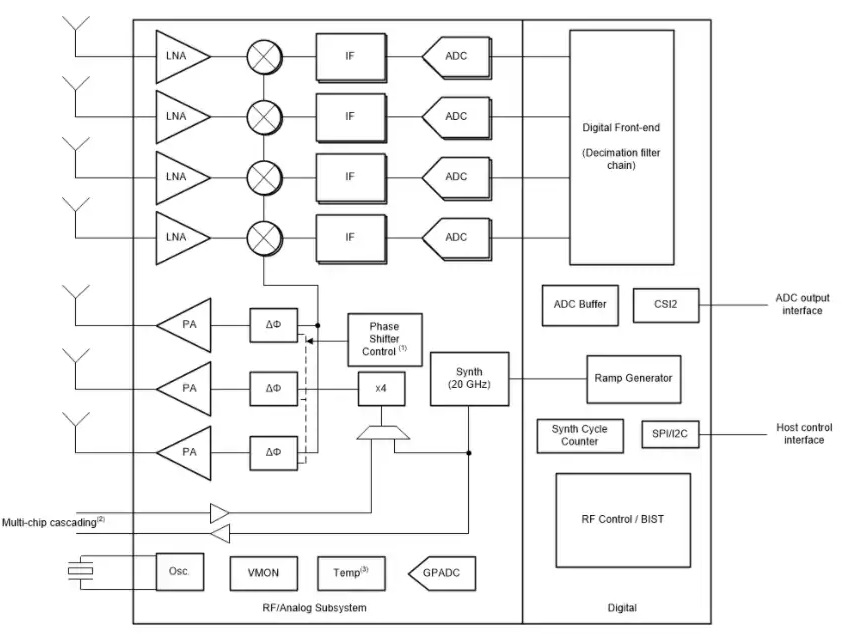

AWR2243 FMCW收发器功能结构图

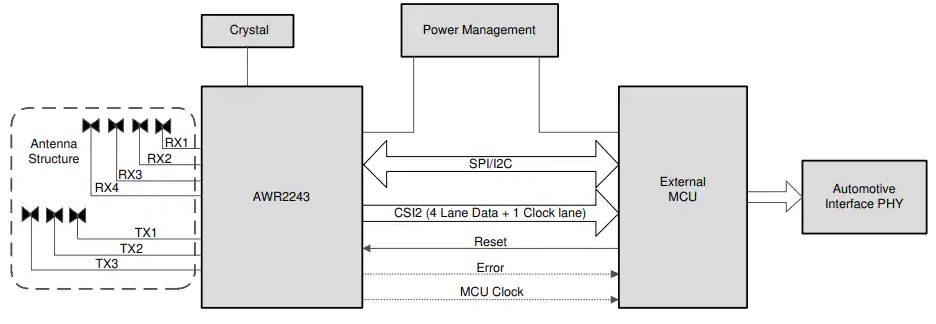

AWR2243 FMCW收发器应用电路图
