东芝TLP3146光继电器的特性、电路结构图、引脚图及应用领域介绍

来源：HQBUY 发布时间：2020-10-19

摘要： 东芝TLP3146光电继电器集成了光电耦合到红外发光二极管的光电MOSFET。TLP3146采用4引脚封装，引线间距为2.54mm，高度为2.1mm。东芝TLP3146光继电器提供低导通电阻和高允许导通电流，使其非常适合于电力线控制应用。

东芝TLP3146光电继电器集成了光电耦合到红外发光二极管的光电MOSFET。TLP3146采用4引脚封装，引线间距为2.54mm，高度为2.1mm。东芝TLP3146光继电器提供低导通电阻和高允许导通电流，使其非常适合于电力线控制应用。

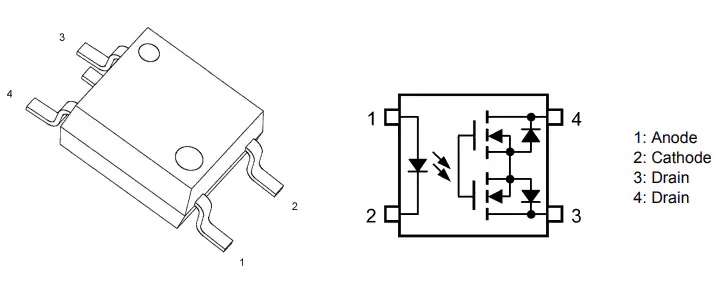

东芝TLP3146光继电器

SOP封装（2.54SOP4）（高度2.1mm，间距2.54mm）

常开（1-Form-A）

30V（最小）断态输出端子电压

3mA（最大）触发LED电流

3.3A（最大）导通电流

50mΩ（最大）导通电阻

450pF（典型值）输出电容

1μA（最大值）@ V OFF = 30V断态电流

1500V rms（min）隔离电压

安全标准

UL认证：UL1577，文件号E67349

cUL批准：CSA组件验收服务编号5A文件编号E67349

ATE（自动测试设备）

测量仪器

工厂自动化（FA）

I / O接口板

机械继电器更换
