德州仪器BQ79600-Q1汽车SPI / UART Comm接口的介绍、特性、应用及系统结构图

出处 : HQBUY 发布时间 : 2020/10/20 关键词: 德州仪器 TI 阅读 : 6

摘要:德州仪器TI BQ79600-Q1汽车SPI / UART通信接口旨在在微控制器(MCU)和TI电池监控IC之间建立接口。该设备的MCU数据被转换为TI电池管理菊花链协议可识别的信号,然后进行传输。此外,来自菊花链的信号被解码为比特流,然后发送回MCU。

德州仪器TI BQ79600-Q1汽车SPI / UART Comm接口的介绍


德州仪器TI BQ79600-Q1汽车SPI / UART通信接口旨在在微控制器(MCU)和TI电池监控IC之间建立接口。该设备的MCU数据被转换为TI电池管理菊花链协议可识别的信号,然后进行传输。此外,来自菊花链的信号被解码为比特流,然后发送回MCU。


德州仪器TI BQ79600-Q1汽车SPI / UART Comm接口


如果使用环形架构检测到任何未屏蔽的故障,TI BQ79600-Q1汽车SPI / UART通信接口将以关机/休眠模式唤醒MCU和PMIC。



BQ79600-Q1特征


符合汽车应用要求

AEC-Q100符合以下结果:

器件工作温度范围为–40°C至+ 125°C的1级环境温度范围

设备HBM ESD分类等级2

设备CDM ESD分类等级C4B

符合功能安全性

专为功能安全应用开发

可用的文档可帮助ISO 26262系统设计

安全手册

功能安全分析报告

系统能力高达ASIL-D

硬件能力高达ASIL-D

在环形体系结构中检测到故障时,自动唤醒BMS / BMU系统

支持4.75V至40V电源

UART / SPI主机接口

兼容3.3V / 5V逻辑

隔离式差分菊花链

一台设备支持环形架构

支持变压器/电容器隔离

专为BCI / EMI / EMC坚固性而设计

支持BQ7961X-Q1系列,BQ7965X,BQ7963X和将来的产品



BQ79600-Q1应用领域


电池管理系统(BMS)

其他HEV / EV

燃料电池

能源储备

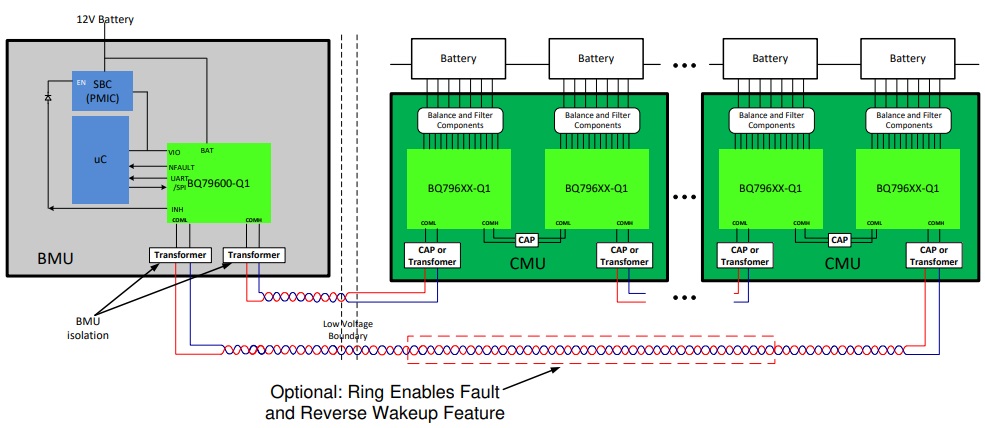

BQ79600-Q1系统结构图


BQ79600-Q1系统结构图
