美信MAX25430AATLF/V+端口控制器和保护器的介绍

美信MAX25430AATLF/V+端口控制器和保护器集成了汽车级降压-升压控制器，USB-PD模拟前端（AFE），传统USB充电支持和USB Type-C保护。USB Type-C保护为D +，D-，CC1，CC2和VCONN提供汽车系统级ESD和24V短路保护。

该设备还支持传统的USB 2.0充电模式，包括BC1.2，Apple 2.4A，Apple CarPlay，Apple MFi和USB On-The-Go（OTG）。MAX25430B集成了USB-PD AFE，支持USB-IF Type-C端口控制器接口（TCPCI）规范，并与应用中的任何I 2 C主机接口。

MAX25430AATLF/V+特征

USB-PD PHY，是TCPCI标准，可与任何低成本I 2 C主设备配合使用，例如集线器IC，MCU或SOC（MAX25430B）

经地偏移调整的BMC PHY可实现最大信噪比

提供非TCPC版本，用于保护外部USB-PD控制器（MAX25430A）

集成的降压-升压控制器，用于外部H桥

4.5V至36V输入工作范围

固定PDO 5V，9V，15V和20V至5.0A

220kHz，300kHz或400kHz开关频率

外部频率同步和扩频以降低EMI

集成的和用户可编程的降压-升压输出电压调整高达500mΩ的电缆电阻

最高性能，最安全和最低成本的乘客电缆屏蔽电池短路保护

小型，单FET解决方案将短路电流降至最低

集成式3.0V至5.5V 1W智能，可靠的VCONN开关，带有保护

HVD +，HVD-，HVCC1和HVCC2上的集成24V保护

集成的传统USB 2.0充电支持，包括BC1.2，Apple CarPlay，MFi R33和OTG

集成±15kV空气，±8kV触点ISO 10605和IEC 61000-4-2 ESD保护

-40°C至125°C的工作温度范围

具有EP的40引脚（6mm x 6mm）TQFN封装

符合AEC-Q100和AEC-Q006

MAX25430AATLF/V+应用领域

USB集线器，接线盒和多媒体集线器

专用充电模块

后座娱乐模块

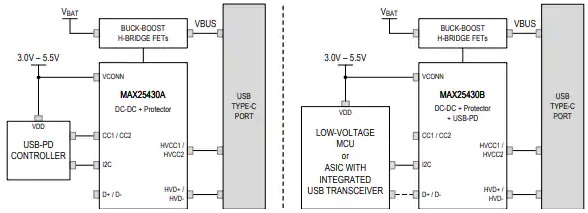

MAX25430AATLF/V+功能电路图
