美信MAX22246 2通道数字隔离器的介绍

美信MAX22246 2通道数字隔离器是增强型，快速，低功耗数字电流隔离器，采用了Maxim专有的工艺技术。MAX22246在具有不同功率域的电路之间以1Mbps（1.8V电源）在每通道仅使用0.76mW的功率来传输数字信号。MAX22246具有增强型隔离，可承受5kVRMS的额定电压，持续60秒。

Maxim MAX22246 2通道数字隔离器沿相反方向传输数据，非常适合隔离收发器的Tx和Rx线。隔离器的最大数据速率为25Mbps或200Mbps，输出默认为高电平或默认为低电平。

MAX22246 2通道数字隔离器的额定工作温度为-40°C至+ 125°C环境温度，采用8引脚，爬电距离和间隙为8mm的宽体SOIC封装。

MAX22246 2通道数字隔离器特征

增强的电流隔离，可实现快速数字信号

具8mm爬电距离和间隙的宽体8引脚SOIC

最大数据速率高达200Mbps

承受5kVRMS持续60s（VISO）

连续承受1500V RMS（V IOWM）

以1.2 /50μs的波形承受GNDA和GNDB之间的±10kV浪涌

高CMTI（50kV /μs，典型值）

低功耗

V DD = 1.8V时每通道0.76mW（1Mbps）

V DD = 3.3V时每通道1.42mW（1Mbps）

V DD = 1.8V时在100Mbps时每通道3.2mW

支持广泛应用的选项

2个最大数据速率（200Mbps，25Mbps）

2通道方向配置

2输出默认状态（高或低）

MAX22246 2通道数字隔离器应用领域

隔离式RS232，RS485 / RS-422，CAN

通用隔离应用

工业自动化现场总线通讯

医疗系统

马达驱动

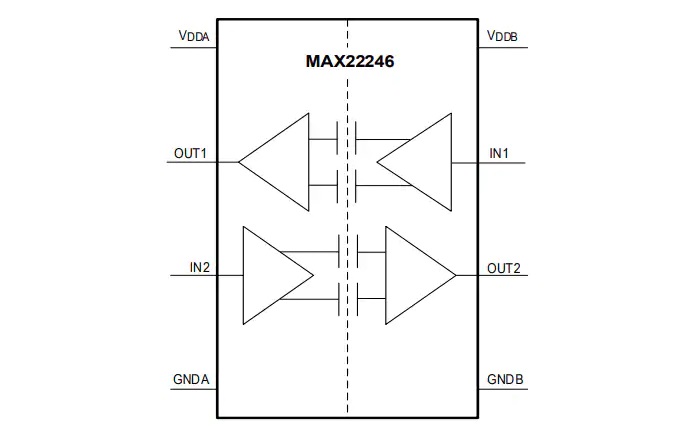

MAX22246 2通道数字隔离器原理图

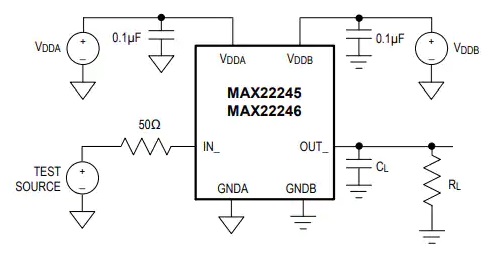

MAX22246 2通道数字隔离器测试电路
