戴泺格半导体SLG47105 HV GreenPAK混合信号矩阵

戴泺格半导体的SLG47105 HV（高电压）GreenPAK混合信号矩阵具有可配置逻辑和可配置模拟的优点，并具有高压输出，全部封装在2mm x 3mm QFN封装中。

SLG47105为寻求集成数字和模拟系统功能，同时最大程度地减少消费和工业电机驱动应用的组件数量，电路板空间和功耗的设计人员，提供了一种更具成本效益的一次性NVM可编程选项。该器件能够驱动两个有刷直流电动机，一个步进电动机，螺线管或任何其他需要每个输出高达1.5A RMS电流，以及高达13.2V的工作电压的负载。

除了过热，欠压和过流保护等标准保护功能之外，SLG47105还包括可配置的数字和模拟资源，使用户可以创建定制的保护和电动机控制方案，包括电流或电压调节，失速检测或电机软启动可提高系统可靠性，并提高电池使用效率。SLG47105包括低功耗功能，包括内部参考电压，上电复位，振荡器和更高级的数字资源（如脉宽调制器）。

SLG47105特征

具有低R DS（ON）的四个高压电流驱动GPO

两个带有内置16字节寄存器文件的8位PWM宏单元

两个振荡器

2.048kHz振荡器

25MHz振荡器

两个带集成电压基准的高速通用轨到轨模拟比较器

带有积分器和模拟比较器的差分放大器

两个带有集成电压基准的电流检测比较器

十二个组合功能宏单元

三个可选DFF /锁存器或2位LUT

一个可选的可编程码型发生器或2位LUT

六个可选DFF /锁存器或3位LUT

一个可选的管道延迟或波纹计数器或3位LUT

一个可选的DFF /锁存器或4位LUT

I 2 C串行通信宏单元

温度感应器

用边缘检测器过滤

边缘检测器的可编程延迟

上电复位（POR）

高达13.2V的高压和高达2A的大电流驱动GPO

全H桥和独立的半桥控制

灵活的8位PWM宏单元

恒流调节

恒压调节

两个宽范围电源输入

2.5V（±8％）至5.0V（±10％）VDD

VDD2

内置保护

欠压锁定

过流保护

热关断

I 2 C控制

工作温度范围为-40°C至+ 85°C

一次性可编程非易失性存储器

低电流消耗（nA级）

2mm x 3mm x 0.55mm STQFN20封装; 0.4mm间距

无卤素且符合RoHS

SLG47105应用领域

智能锁和阀门

ATM和POS打印机

MOSFET驱动器

摄影机

视频安全

单反相机

玩具

机器人技术

个人计算机和服务器

办公用品

个人和医疗保健设备

其他消费电子

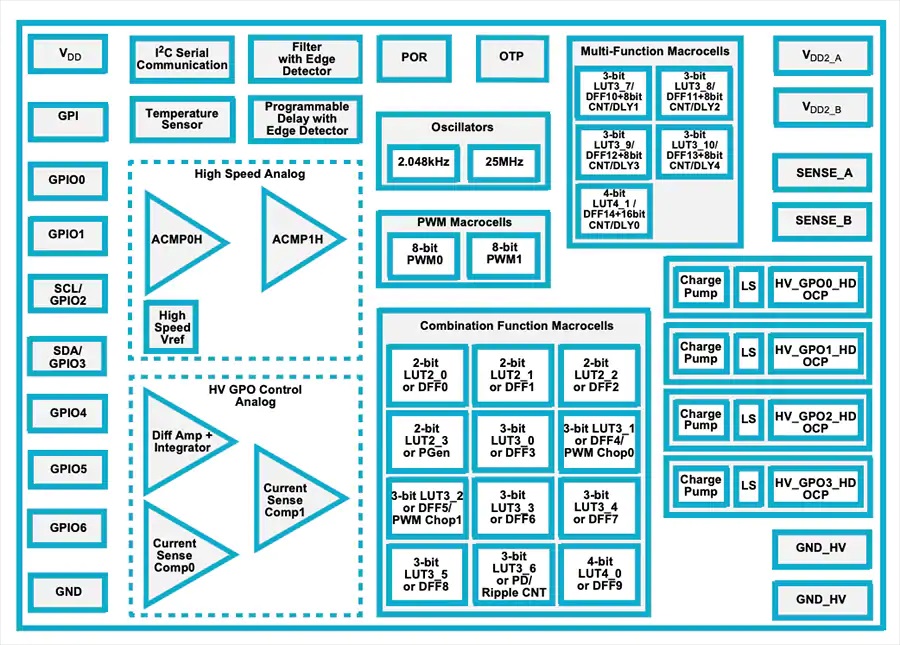

SLG47105结构图
