Quectel Mini PCIe EVB套件的介绍

Quectel无线解决方案Mini PCIe EVB套件是辅助系统集成商，用于开发和评估基于Quectel无线模块的产品。该套件具有4.5?5.5V电源，2个LED和94 x 58mm的封装。Quectel Mini PCIe EVB套件提供了许多硬件接口，包括USB，音频，USIM和UART。

Mini PCIe EVB套件特征

直流电源4.5?5.5V通常5V

J202 V BAT时为3.3V

介面

USIM / SIM卡（6针）连接器，具有推入负载，3V和1.8V

耳机和听筒用音频接口

UART-用于数据通信的COM串行接口（默认115200bps），最大460800bps 波特率

USB 2.0接口

2个LED可用于信号指示

94×58mm物理特性尺寸

Mini PCIe EVB套件内容

USB转UART转换器电缆x1

USB线x1

射频电缆x3

主天线x2

GNSS天线（无源）x1

耳机x1

USB 2.0转RS232驱动程序和USB驱动器磁盘x1

固定EVB x1的螺栓和螺母

Mini PCIe EVB套件适用模块

?UC20迷你PCIe

?UC15迷你PCIe

?EC20迷你PCIe

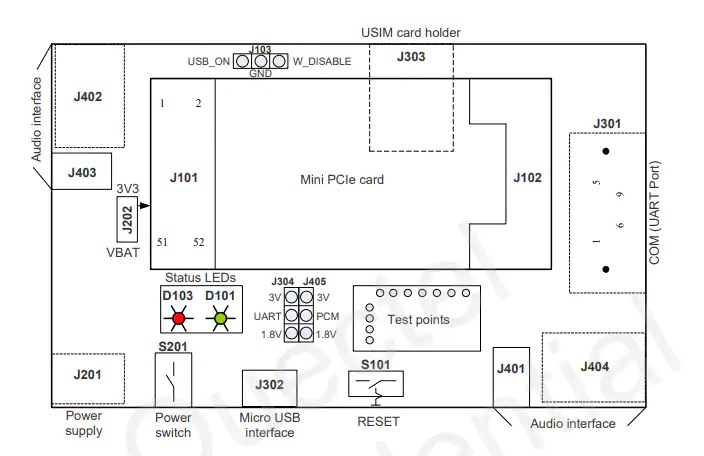

Mini PCIe EVB套件正面视图

Mini PCIe EVB套件系统结构图

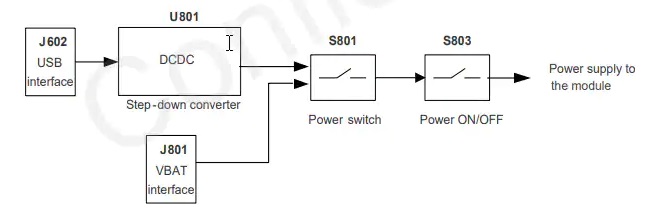

Mini PCIe EVB套件电源原理图
