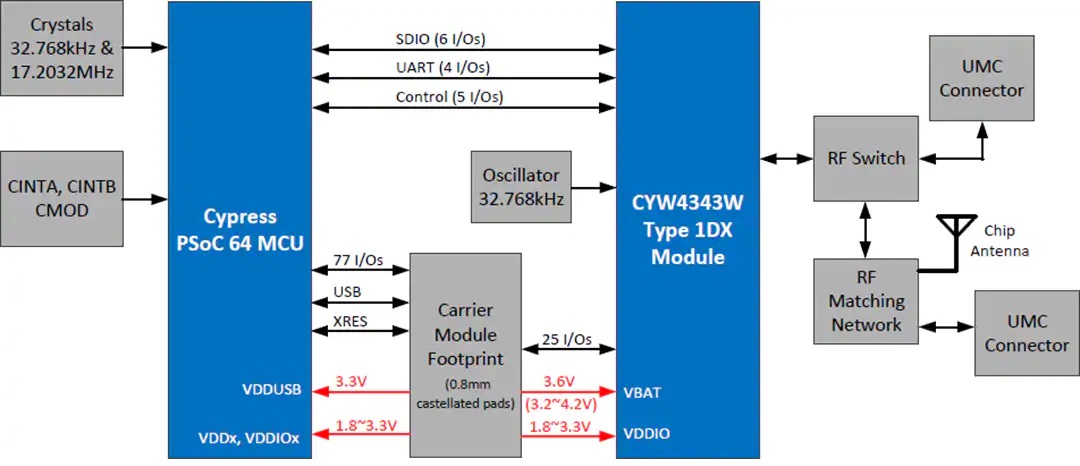

赛普拉斯半导体PSoC 64标准安全AWSWi-Fi BT先锋套件的介绍、特性、电路板布局及功能结构图

来源：HQBUY 发布时间：2020-10-28

摘要： 赛普拉斯半导体PSoC 64标准安全AWSWi-Fi BT先锋套件（CY8CKIT-064S0S2-4343W）是基于PSoC 64系列微控制器和CYW4343W WICED Wi-Fi /BLUETOOTH 组合设备的低成本开发平台。PSoC 64 MCU是一款超低功耗可编程片上系统，专门针对使用Amazon Web Services（AWS）云平台的IoT连接应用程序而设计。

赛普拉斯半导体PSoC 64标准安全AWSWi-Fi BT先锋套件的介绍

赛普拉斯半导体PSoC 64标准安全AWSWi-Fi BT先锋套件（CY8CKIT-064S0S2-4343W）是基于PSoC 64系列微控制器和CYW4343W WICED Wi-Fi /BLUETOOTH 组合设备的低成本开发平台。PSoC 64 MCU是一款超低功耗可编程片上系统，专门针对使用Amazon Web Services（AWS）云平台的IoT连接应用程序而设计。

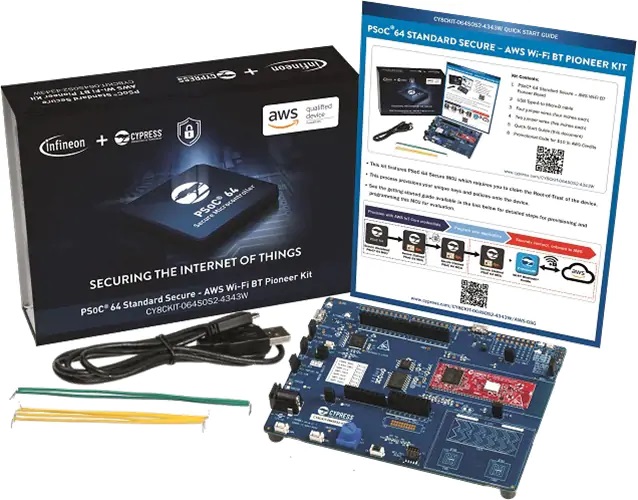

赛普拉斯半导体PSoC 64标准安全AWSWi-Fi BT先锋套件

PSoC 64标准安全AWS Wi-Fi BT先锋套件具有PSoC 64标准安全AWS MCU（CYS0644ABZI-S2D44）

150MHzArm Cortex-M4（非安全处理环境）

100MHz Arm Cortex-M0 +（预先配置了运行受信任固件-M的信任根和安全处理环境）

2MB闪存，1MB SRAM

支持SD / SDIO / eMMC接口的安全数字主机控制器（SDHC）

可编程模拟块和可编程数字块

全速USB

串行存储器接口

CapSense的行业领先的电容式感应

PDM-PCM数字麦克风接口

Murata 1DX型模块（CYW4343W Wi-Fi + BT组合芯片）

该Murata 1DX型模块提供IEEE 802.11b / g / n兼容的Wi-Fi，具有集成的Bluetooth 5.1，同类最佳的功耗并实现了小尺寸用于物联网设备。

Excelon超铁电RAM（F-RAM）

赛普拉斯Excelon Ultra 4Mbit，108MHz（此套件限制为80MHz），采用8引脚SOIC封装的Quad SPI非易失性F-RAM（CY15B104QSN）有助于即时，局部和节能以与并行电池后备解决方案一样快的写入速度进行数据记录，并提供几乎无限的读取/写入周期耐久性。

业界领先的CapSense

CapSense电容式感应界面包括两个按钮和一个五段式滑块。使用PSoC 64 MCU中提供的第4代CapSense，可以评估自电容和互电容感应系统。

符合FreeRTOS要求和AWS IoT核心

PSoC 64标准安全AWS MCU已符合FreeRTOS要求。FreeRTOS是一个实时操作系统（RTOS），其中包括一个内核以及一组用于连接性，安全性和固件无线（FOTA）更新的不断增长的库。FreeRTOS通过ModusToolbox软件环境支持CMake构建流程和Make构建流程。PSoC 64 Standard Secure AWS MCU旨在与AWS IoT Core无缝协作。
