德州仪器LM25184 / LM25184-Q1 PSR反激式DC/DC转换器的介绍

德州仪器LM25184 / LM25184-Q1 PSR反激式DC/DC转换器是一次侧稳压（PSR）反激式转换器，在4.5V至42V的宽输入电压范围内具有高效率。隔离的输出电压是从初级侧反激电压采样的。高集成度带来了一种简单，可靠和高密度的设计，只有一个组件穿过隔离栅。边界传导模式（BCM）开关可实现紧凑的磁性解决方案，并具有优于±1.5％的负载和线路调节性能。集成的65V功率MOSFET可提供高达15W的输出功率，并具有更大的动态余量以应对线路瞬变。

德州仪器（TI）LM25184通过可选功能简化了隔离式DC / DC电源的实现，以优化目标终端设备的性能。输出电压由一个电阻器设置，而可选的电阻器则可通过消除反激二极管压降的热系数来提高输出电压精度。其他功能包括内部固定或外部可编程的软启动，具有迟滞的精密使能输入，用于可调节线路UVLO，打ic模式过载保护以及具有自动恢复功能的热关机保护。LM25184-Q1器件通过了AEC-Q100认证，可用于汽车应用。

LM25184 / LM25184-Q1 PSR反激式DC/DC转换器特征

功能安全性

可提供的文档可帮助功能安全系统设计

专为可靠而坚固的应用而设计

输入电压范围为4.5V至42V，启动后可低至3.5V

仅一个组件越过隔离栅的可靠解决方案

总输出调节精度为±1.5％

可选的V OUT温度补偿

–40°C至+ 150°C的结温范围

集成减少了解决方案的尺寸和成本

集成65V，0.11Ω功率MOSFET

VOUT调节无需光耦或变压器辅助绕组

内部环路补偿

高效的PSR反激运行

BCM中的准谐振MOSFET关断

外部偏置选项可提高效率

单输出和多输出实施

超低传导和辐射EMI信号

软开关避免二极管反向恢复

针对CISPR 32 EMI要求进行了优化

LM25184 / LM25184-Q1 PSR反激式DC/DC转换器应用领域

电机驱动器（IGBT和SiC栅极驱动器电源）

隔离的现场变送器和现场执行器

隔离式偏置电源轨

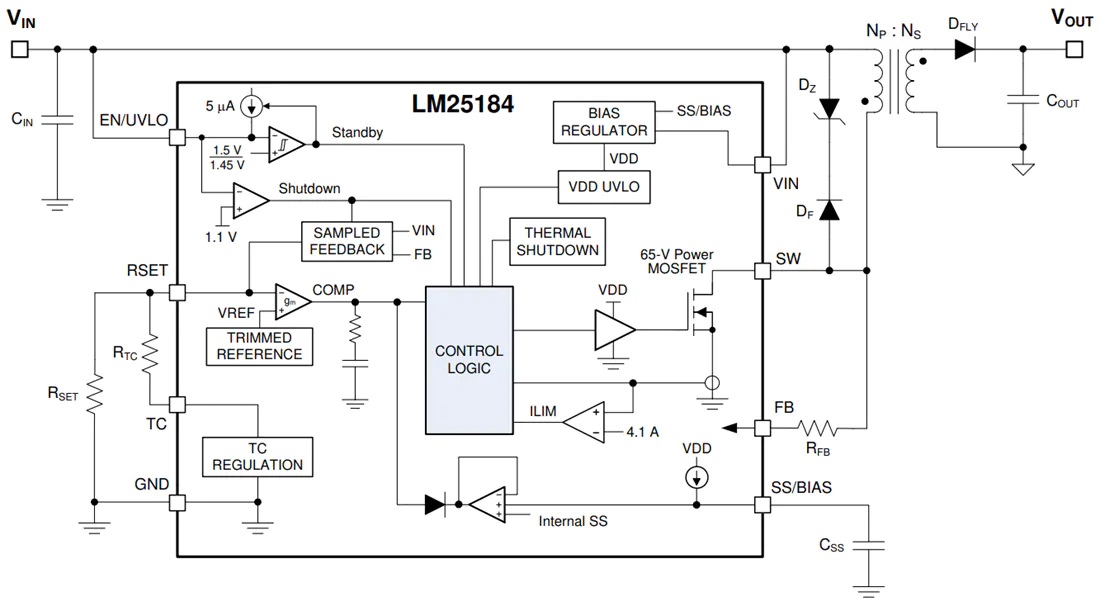

LM25184 / LM25184-Q1 PSR反激式DC/DC转换器功能原理图
