德州仪器TSW12QJ1600 ADC评估模块（EVM）的介绍

德州仪器（TI）TSW12QJ1600EVM ADC评估模块（EVM）用于评估具有不同前端选项的ADC12QJ1600-Q1模数转换器（ADC）。ADC12QJ1600-Q1是一个12位ADC，能够通过四个模拟输入通道以高达1.6 Giga每秒的采样速率（GSPS）进行操作。

该评估模块在同一印刷电路板（PCB）上具有两个ADC12QJ1600-Q1器件。这些可用于演示多种ADC同步，确定性等待时间，并通过各种前端选项（交流耦合变压器； LMH32401为直流耦合选项）测试ADC的性能。该设计还演示了如何通过将一个ADC的PLL参考输出（PLLREFO +，PLLREFO-）菊花链式链接到另一个ADC来简化时钟方案。

德州仪器（TI）TSW12QJ1600EVM输出数据通过标准JESD204C高速串行接口传输。ADC12QJ1600-Q1和LMH32401通过易于使用的软件GUI进行控制，以实现针对各种用途的快速配置。

TSW12QJ1600 ADC评估模块特征

灵活的变压器耦合模拟输入，可支持多种信号源和频率

易于使用的软件GUI通过USB接口配置两个ADC12QJ1600-Q1部件，以进行各种配置

通过高速数据转换器专业软件（DATACONVERTERPRO-SW）快速评估ADC性能

TSW12QJ1600 ADC评估模块套件内容

TSW12QJ1600评估模块

巴伦前端板

电源线

USB电缆

TSW12QJ1600 ADC评估模块所需设备

TSW14J58EVM数据采集板和相关项目

运行Microsoft Windows 7或10的PC

一个低噪声信号发生器，用于为ADC PLL提供参考信号。只需要外部参考时钟选项。TI建议使用以下发电机

罗德与施瓦茨SMA100B

罗德与施瓦茨SMA100A

一台用于模拟输入的低噪声信号发生器。TI建议使用以下发电机

罗德与施瓦茨SMA100B

罗德与施瓦茨SMA100A

用于模拟输入信号（97MHz或所需频率）的带通滤波器。建议使用以下过滤器

带通滤波器，谐波衰减大于或等于60dB，带宽小于或等于5％，功率大于18dBm，插入损耗小于5dB

Trilithic 5VH系列可调BPF

K＆L Microwave?BT系列可调BPF

TTE KC6或KC7系列固定BPF

信号路径电缆，SMA至SMP或BNC（或SMA和BNC均）

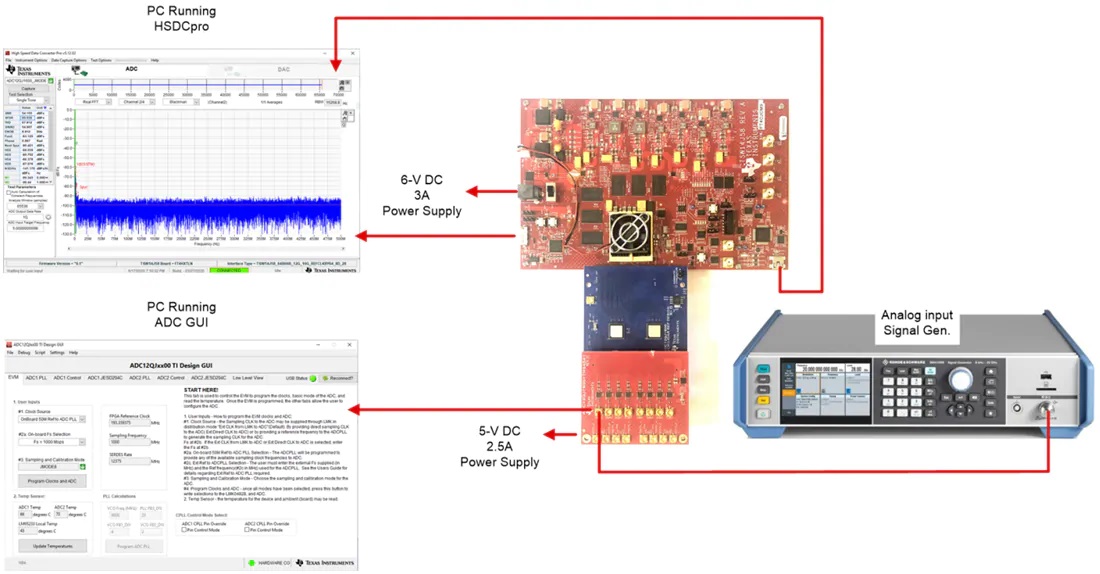

TSW12QJ1600 ADC评估模块测试设置
