德州仪器（TI）ADS8686S 16位模数转换器（ADC）的介绍

德州仪器（TI）ADS8686S 16位模数转换器（ADC）是基于双路同时采样，16位逐次逼近寄存器（SAR）ADC的16通道数据采集（DAQ）系统。

ADS8686S的每个通道均具有完整的模拟前端，具有输入钳位，1MΩ输入阻抗，独立可编程增益放大器（PGA），可编程低通滤波器和ADC输入驱动器。该器件还具有低漂移，高精度基准电压源，并带有一个缓冲器来驱动ADC。灵活的数字接口支持串行，并行和字节通信，使该设备可与各种主机控制器一起使用。

德州仪器（TI）ADS8686S可以配置为接受±10V，±5V或±2.5V双极性输入，并使用5V单电源提供20％的超量程选择。高输入阻抗允许与传感器和变压器直接连接，从而无需外部驱动器电路。ADS8686S具有高度可配置的通道排序器，可减少后端控制器或处理器上的排序开销。该器件提供的高性能和高精度以及零延迟转换，使ADS8686S成为多种工业应用的理想选择。

ADS8686S 16位模数转换器（ADC）特征

具有集成模拟前端的16通道，16位ADC

双重同时采样：8x2通道

供应

5V模拟

1.8V至5V数字

恒定1MΩ输入阻抗前端

具有20％超量程的独立可编程输入范围

可编程低通滤波器

15kHz，39kHz，376kHz

出色的直流和交流性能

片内参考和参考缓冲器

优异的高温性能

具有8kV ESD的过压输入钳位

可选的循环冗余校验（CRC）错误检查

片内自诊断功能

–40°C至+ 125°C的温度范围

ADS8686S 16位模数转换器（ADC）应用领域

多功能继电器

伺服驱动器位置传感器

模拟量输入模块

数据采集（DAQ）

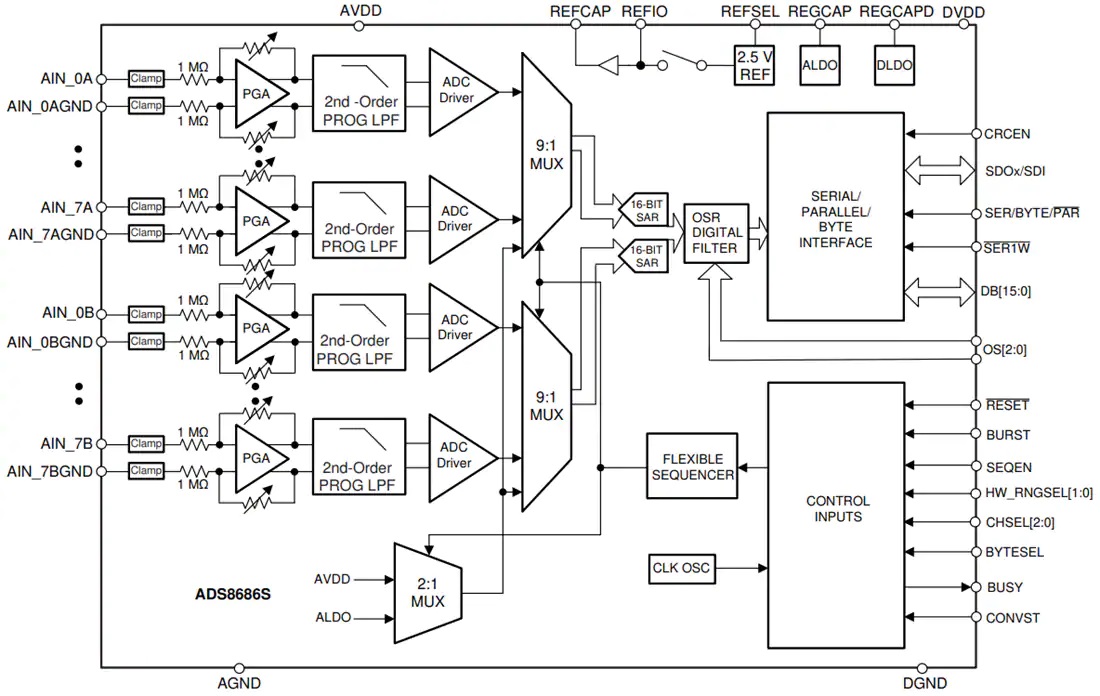

ADS8686S 16位模数转换器（ADC）功能原理图
