赛灵思Zynq UltraScale+ RFSoC ZCU208评估套件的介绍

赛灵思ZYNQ UltraScale+ RFSoC ZCU208评估套件是既开箱评测和前沿应用程序开发的一个理想的射频测试平台。Zynq UltraScale+ RFSoC ZU48DR集成了14位5GSPS ADC，8个14位10GSPS DACS和8个软判决前向纠错（SD-FEC）内核。这些SD-FEC内核旨在快速启动RF应用。

此RFSoC ZCU208评估套件包括Arm Cortex-A53和Cortex-R5的子系统UltraScale+可编程逻辑和在ZYNQ的UltraScale +器件的最高信号的处理带宽。这种结合使ZCU208 ES1评估套件成为最全面的RF模数信号链原型开发平台。

该套件在0°C至45°C的工作温度范围内运行，并在-25°C至60°C的存储温度范围内存储。典型的应用包括航空航天和国防，测试和测量，电缆访问以及其他无线应用。

ZCU208评估套件特征

全面的开发工具和IP：

ZCU208上的Zynq Ultrascale+ RFSoC Gen 3 ZU48DR

完整的6 GHz以下频率，具有扩展的mmWave和多频段支持

集成的直接RF采样可实现数字域的RF设计

集成的直接RF采样可实现数字域的RF设计

8个14位分辨率5GSPS RF-ADC

8个14位分辨率10GSPS RF-DAC

8个SD-FEC内核

随附的用于评估和快速原型制作的附加卡：

XM650 N79环回附加卡，用于快速开箱即用评估

XM655扩展插件卡，用于深入的性能测量

CLK104 RF时钟附加卡，用于内部参考时钟和外部采样时钟

提供灵活的I / O选项：

FPGA夹层卡（FMC +），包括12个33Gb / s收发器和34个用户定义的差分I / O信号

2个400针RFMC2.0 18GB / s接口

2个2 SFP28接口，用于4个SFP / SFP + / zSFP + / SFP28模块

全面的开发工具和工具IP：

带有Vivado设计套件和IP的可编程配置

射频数据转换器评估工具和射频功率优势工具

参考设计和电路板工具，可快速开发

ZCU208评估套件技术指标

0°C至45°C工作温度范围

-25°C至60°C的存储温度范围

31.05厘米x 27.11厘米x 0.302厘米尺寸

4GB 64位SODIMM PS DDR4

8GB 64位组件PL DDR4

ZCU208评估套件应用领域

无线：

5G毫米波中频（IF）收发器

5G Sub-GHz大规模MIMO无线电

固定无线访问

软件定义的无线电

微波回传

电缆接入：

DOCSIS 3.1和4.0的远程PHY

航空航天与国防：

数字相控阵雷达

地面卫星通信

测试与测量：

频谱分析仪

高速射频测试仪

ZCU208评估套件内容

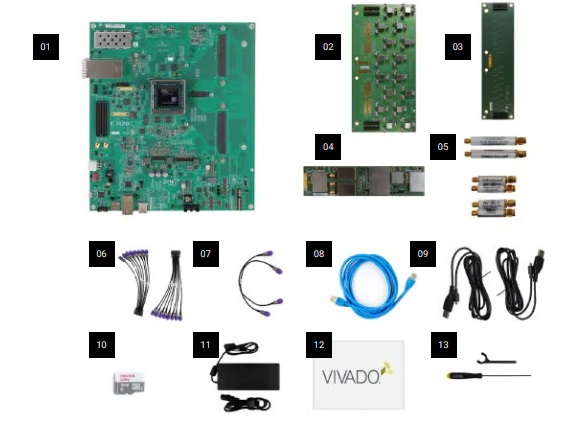

ZCU208评估套件套件内容

ZCU208评估板

XM655突破附加卡

XM650 N79回送附加卡

CLK104射频时钟附加卡

6个过滤器：

DC-2500MHz 2低通滤波器

3000-4300MHz 2个中带通滤波器

4900-6200MHz 2个高通滤波器

2卡莱SMA 8电缆组件

2条SMA电缆

以太网电缆

2条USB电缆

μSD卡

电源线和适配器

Vivado设计套件

系统版代金券

手动工具

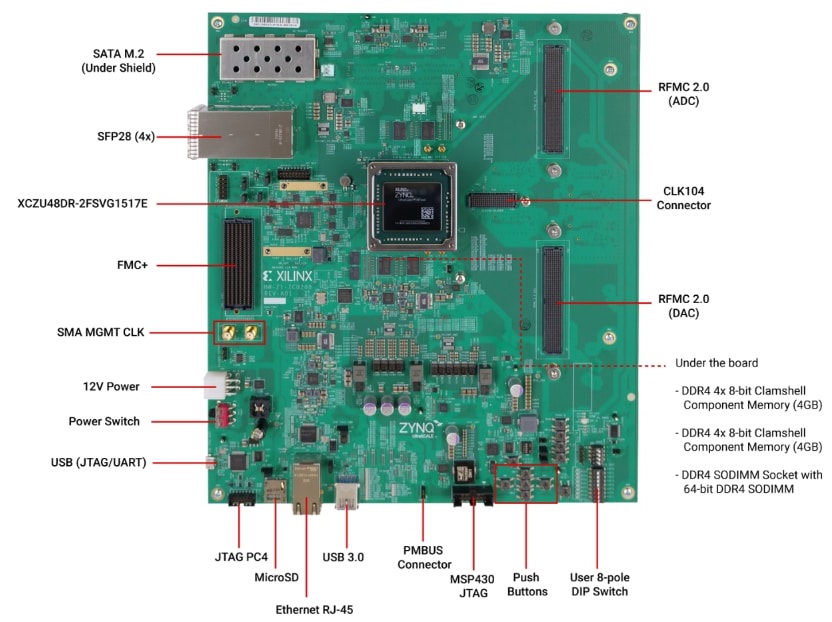

ZCU208评估套件电路板结构图
