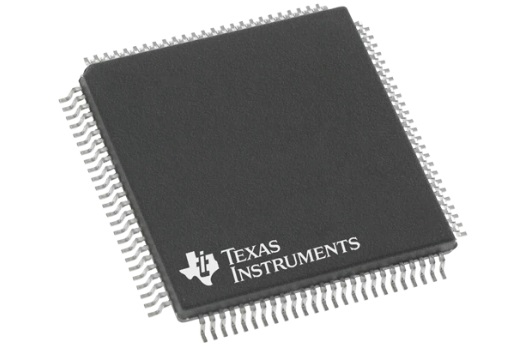

德州仪器MSP430F663x混合信号微控制器的介绍

德州仪器（TI）MSP430F663x混合信号微控制器提供了几种器件，这些器件具有针对各种应用的不同外设集。五个低功耗模式与16位RISC架构相结合，经过优化，可延长便携式测量应用中的电池寿命。

MSP430F663x具有功能强大的16位RISC CPU，16位寄存器和常量发生器，这些寄存器有助于最大程度地提高代码效率。数控振荡器（DCO）使器件可以在3μs（典型值）内从低功耗模式唤醒到活动模式。

TI MSP430F663x混合信号微控制器器件是具有高性能12位ADC，比较器，两个USCI，USB 2.0，硬件乘法器，DMA，四个16位定时器，具有报警功能的RTC模块，LCD的微控制器。驱动器和多达74个I / O引脚。

MSP430F663x混合信号微控制器特征

1.8V至3.6V的低电源电压范围

超低功耗

主动模式（AM）：

所有系统时钟均以270μA / MHz的频率在8MHz，3.0V，3.0V，闪存程序执行（典型）下工作

待机模式（LPM3）：

具有晶振和电源管理器的看门狗，可提供完整的RAM保留，在2.2V时快速唤醒1.8μA，在3.0V时快速唤醒2.1μA（典型值）

关断实时时钟（RTC）模式（LPM3.5）在3.0V（典型值）时为1.1μA（关断模式），带有晶体的有源RTC

在3.0V（典型值）的关机模式下（LPM4.5）为0.3μA

从待机模式唤醒的时间为3μs（典型值）

16位RISC架构，扩展的内存，高达20MHz的系统时钟

灵活的电源管理系统

具有可编程稳压核心电源电压的完全集成LDO

电源电压监控，监视和节电

统一时钟系统

FLL控制回路可实现频率稳定

低功耗低频内部时钟源（VLO）

低频微调内部参考源（REFO）

32kHz晶体（XT1）

高达32MHz（XT2）的高频晶体

四个带有3、5或7个捕获/比较寄存器的16位定时器

两个通用串行通信接口（USCI）

USCI_A0和USCI_A1均支持-增强型UART支持自动波特率检测，IrDA编码器和解码器，同步SPI

USCI_B0和USCI_B1每个都支持I 2 C和同步SPI

全速通用串行总线（USB）

集成USB-PHY

集成3.3V和1.8V USB电源系统

集成式USB-PLL

八个输入和八个输出端点

具有内部共享基准，采样保持和自动扫描功能的12位模数转换器（ADC）

具有同步功能的双路12位数模转换器（DAC）

电压比较器

集成液晶显示器（LCD）驱动器，具有对比度控制功能，最多可显示160段

硬件乘法器支持32位运算

板载串行编程，无需外部编程电压

6通道内部DMA

带电源备用电压开关的RTC模块

MSP430F663x混合信号微控制器应用领域

模拟和数字传感器系统

数字马达控制

遥控器

温控器

数字计时器

手持仪表

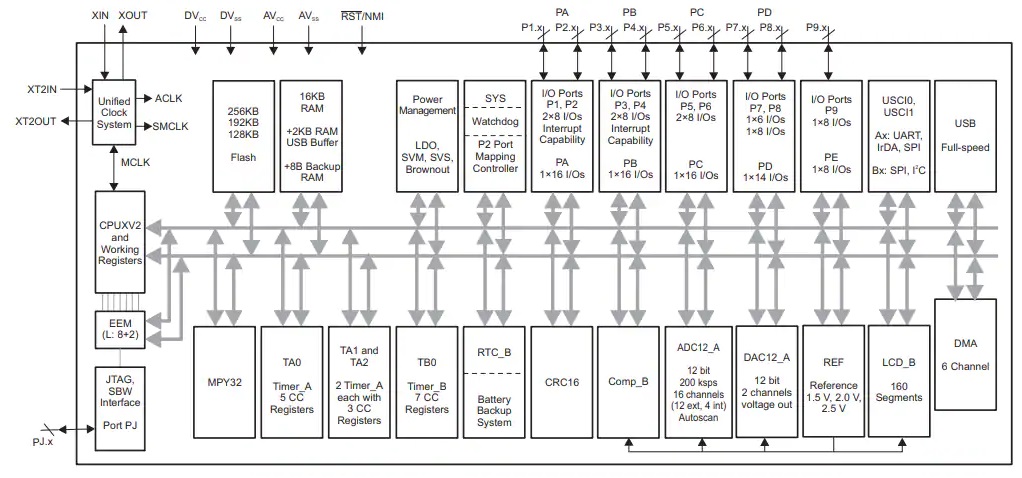

MSP430F6630 / MSP430F6631 / MSP430F6632原理图

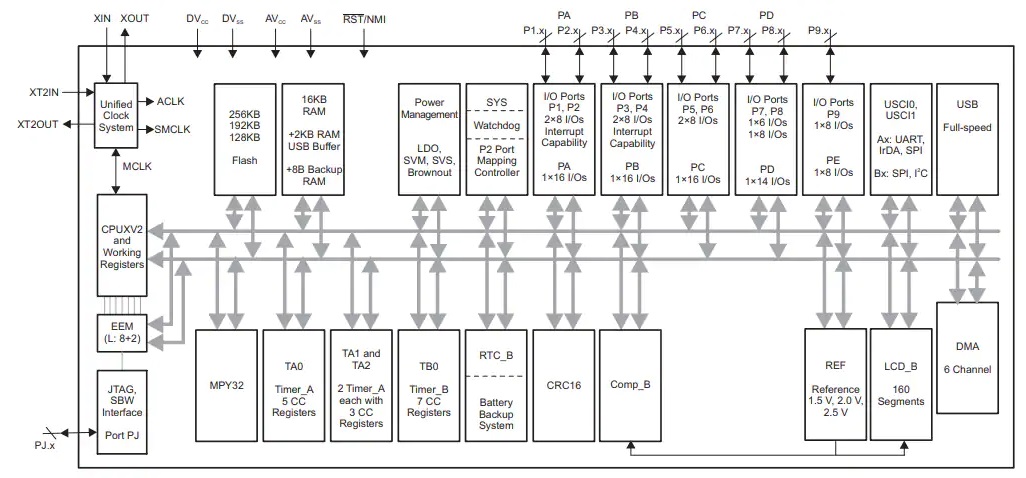

MSP430F6633 / MSP430F6634 / MSP430F6635原理图

MSP430F6636 / MSP430F6637/ MSP430F6638原理图
