亚德诺半导体用于LT8336的DC2505A演示电路的介绍、特性、及连接设置

来源：HQBUY 发布时间：2020-11-03

摘要： 亚德诺半导体ADI的DC2505A演示电路为基于LT8336的低I Q，Silent Switcher同步升压转换器提供了参考设计。DC2505A旨在将8V至20V的源转换为24V的输出，并具有高达1.5A的负载电流，具体取决于输入电压。演示电路以2MHz的开关频率工作。

亚德诺半导体ADI的DC2505A演示电路为基于LT8336的低I Q，Silent Switcher同步升压转换器提供了参考设计。DC2505A旨在将8V至20V的源转换为24V的输出，并具有高达1.5A的负载电流，具体取决于输入电压。演示电路以2MHz的开关频率工作。

亚德诺半导体用于LT8336的DC2505A演示电路

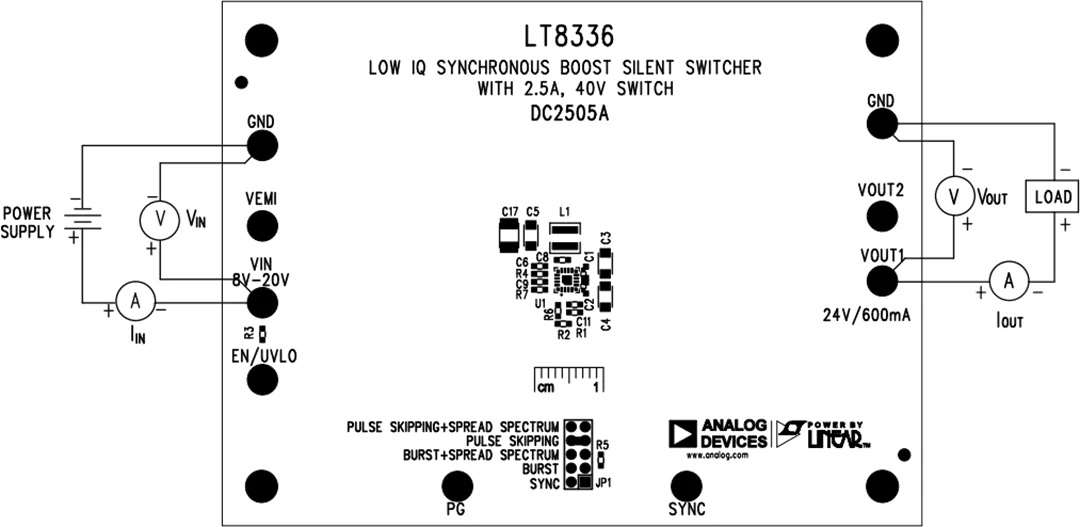

ADI DC2505A包括测试点，可轻松访问目标设备的信号。跳线允许选择所需的SYNC引脚操作模式。通过将源连接到VEMI端子，将输出连接到VOUT2端子，可以在电路中包含一个板载EMI滤波器。

采用LQFN16封装的预装LT8336升压静音切换器?

可选的SYNC引脚模式

同步模式

突发模式

胸围模式+扩频模式

脉冲跳跃模式（默认）

脉冲跳跃模式+扩频模式

测试点

可选的EMI滤波器

2MHz开关频率

8V至20V输入电压; 典型12V

23.25V至24.75V输出电压; 典型24V
