亚德诺半导体LT8336升压静音开关的介绍

亚德诺半导体ADI的LT8336升压静音开关，是一款低I_Q，同步升压DC-DC转换器。LT8336的静音开关架构和可选的扩频频率调制可将EMI辐射降至最低，同时在高开关频率下提供高效率。宽输入/输出电压范围，低VIN IN销静态电流在突发模式操作，和100％的占空比的能力在直通操作（V同步MOSFET IN  ≥V OUT），使LT8336非常适合用于通用升压和汽车预升压应用。

LT8336集成了40V，2.5A电源开关，它们以固定的开关频率工作，该开关频率在300kHz至3MHz之间可编程，并且可与一个外部时钟同步。可以选择带或不带扩频频率调制的脉冲跳跃或突发模式操作，以优化效率和EMI性能。该器件还具有输出软启动，输出电源良好标志和输出过压锁定的功能。

亚德诺半导体LT8336升压静音开关采用紧凑型QFN16封装，工作温度范围为-40°C至+ 125°C。

LT8336升压静音开关特征

静音切换器架构

EMI辐射极低

可选的扩频频率调制

集成40V，2.5A电源开关

2.7V至40V宽输入/输出电压范围：

低V IN引脚静态电流

关断时为0.3μA

突发模式? 操作时为4.0μA

直通时为15.0μA（V IN > V OUT）

同步MOSFET的100％占空比能力

可调和同步300kHz至3MHz频率范围

轻载时的脉冲跳跃或突发模式操作

输出软启动和电源良好监视器

内部补偿

准确的1V使能引脚阈值

-40°C至+ 125°C的工作温度范围

3.0mm×3.0mm×0.94mm LQFN16封装

符合RoHS

AEC-Q100认证正在进行中

LT8336升压静音开关应用领域

汽车和工业电源

通用升压

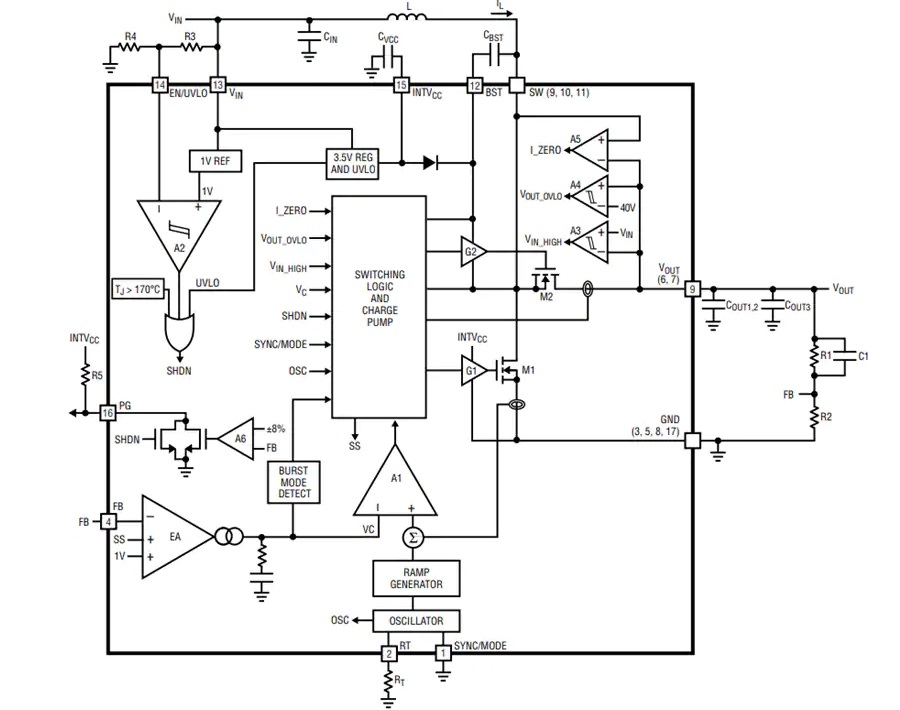

LT8336升压静音开关原理图

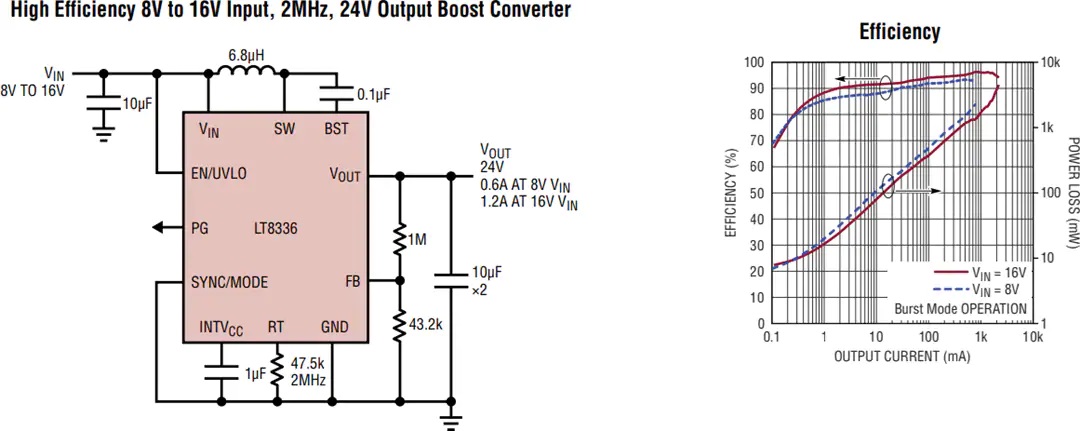

LT8336升压静音开关典型应用电路图
