德州仪器MSP430F5和MSP430F6混合信号微控制器的介绍

德州仪器（TI）MSP430F665x，MSP430F645x，MSP430F565x，MSP430F535x混合信号微控制器由几种器件组成，这些器件具有针对各种应用的不同外设集。MSP430F5 / 6架构结合了五个低功耗模式，经过优化，可延长便携式测量应用中的电池寿命。

TI MSP430F5和MSP430F6混合信号微控制器具有功能强大的16位RISC CPU，16位寄存器和常量发生器，可最大程度地提高代码效率。数控振荡器（DCO）使器件可以在3μs（典型值）内从低功耗模式唤醒到活动模式。

MSP430F665x和MSP430F565x系列是微控制器配置，具有四个16位定时器，一个高性能12位ADC，三个USCI，一个硬件乘法器，DMA，具有报警功能的RTC模块，一个比较器，USB 2.0和多达74个I / O引脚。MSP430F645x和MSP430F535x系列是微控制器配置，具有集成的3.3V LDO，四个16位定时器，一个高性能12位ADC，三个USCI，一个硬件乘法器，DMA，具有报警功能的RTC模块，一个比较器和多达74个I / O引脚。

MSP430F5和MSP430F6混合信号微控制器特征

3.6V至1.8V的低电源电压范围

超低功耗

主动模式（AM）：

所有系统时钟均有效：8MHz，3.0V时为295μA / MHz，执行闪存程序（典型值）

待机模式（LPM3）：

带晶体的看门狗，电源管理器可操作，全RAM保留，在2.2V下快速唤醒2.0μA，在3.0V下快速唤醒2.2μA（典型值）

关机，实时时钟（RTC）模式（LPM3.5）：

关断模式，有源RTC，在3.0V时具有1.1μA的晶体（典型值）

在3.0V（典型值）时的关闭模式（LPM4.5）为0.45μA

从待机模式唤醒的时间为3μs（典型值）

16位RISC架构，扩展的内存，高达20MHz的系统时钟

灵活的电源管理系统

具有可编程稳压核心电源电压的完全集成LDO

电源电压监控，监视和节电

统一时钟系统

FLL控制回路可实现频率稳定

低功耗低频内部时钟源（VLO）

低频微调内部参考源（REFO）

32kHz晶体（XT1）

高达32MHz（XT2）的高频晶体

四个带有3、5或7个捕获/比较寄存器的16位定时器

三个通用串行通信接口（USCI）

USCI_A0，USCI_A1和USCI_A2分别支持：

具有自动波特率检测功能的增强型UART

IrDA编码器和解码器

同步SPI

USCI_B0，USCI_B1和USCI_B2分别支持：

I2C

同步SPI

全速通用串行总线（USB）

集成USB-PHY

集成3.3V和1.8V USB电源系统

集成式USB-PLL

八个输入和八个输出端点

具有内部共享基准，采样保持和自动扫描功能的12位模数转换器（ADC）

两个具有同步功能的12位数模转换器（DAC）

电压比较器

集成LCD驱动器，带对比度控制功能，最多可显示160段

硬件乘法器支持32位运算

板载串行编程，无需外部编程电压

6通道内部DMA

带电源电压备用开关的RTC模块

MSP430F5和MSP430F6混合信号微控制器应用领域

模拟和数字传感器系统

数字马达控制

遥控器

温控器

数字计时器

手持式仪表

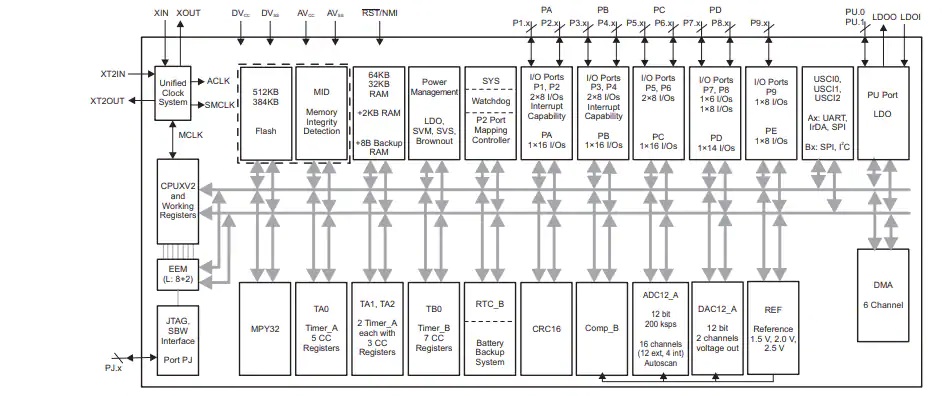

MSP430F5359 MSP430F5358原理图

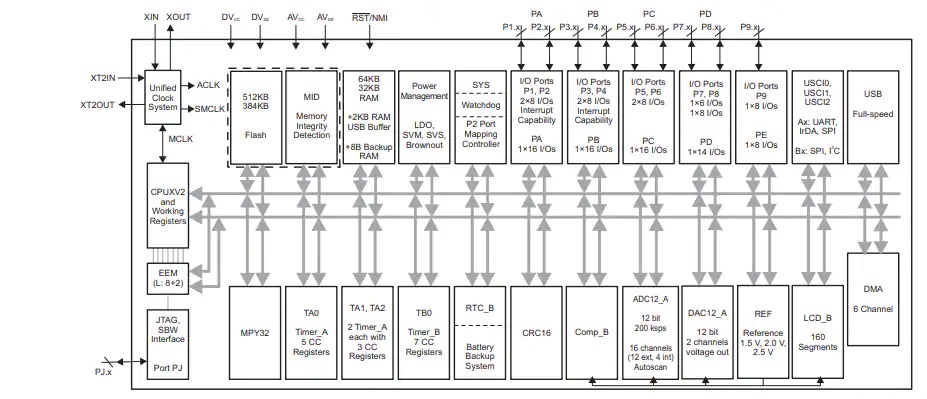

MSP430F5659 MSP430F5658原理图

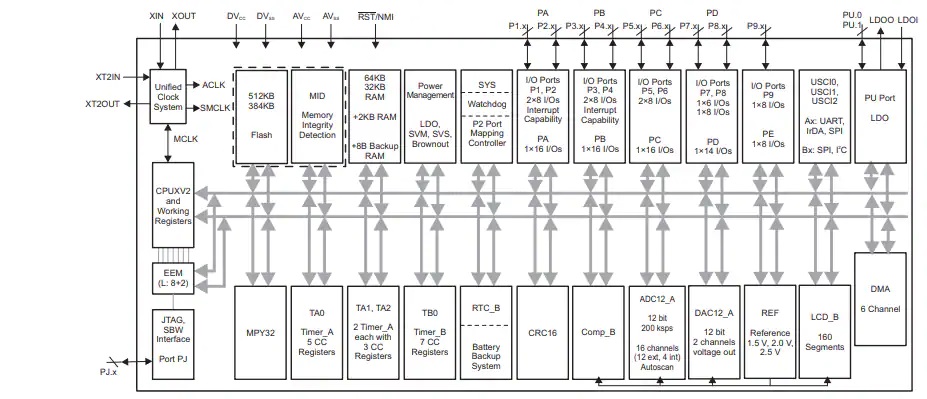

MSP430F6459 MSP430F6458原理图

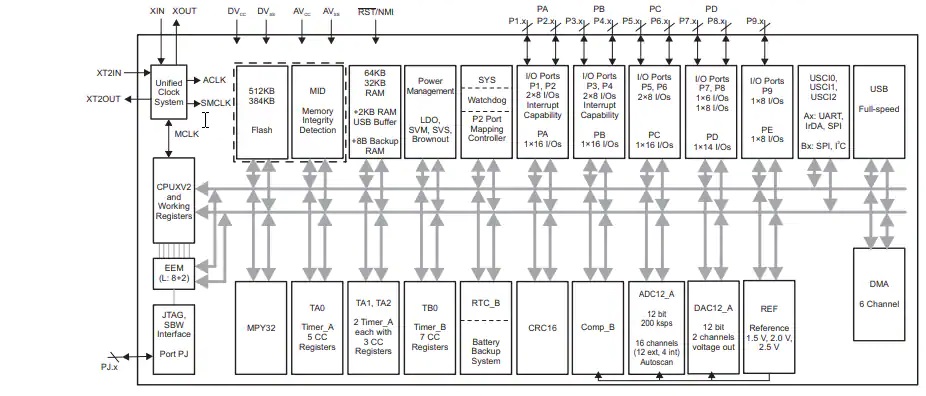

MSP430F6659 MSP430F6658原理图
