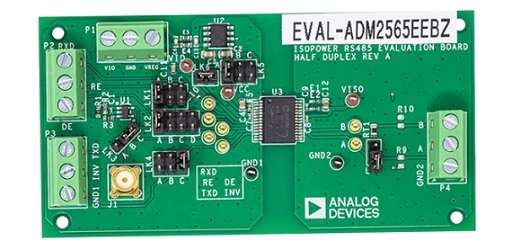

亚德诺半导体ADM256xE评估板（EVAL-ADM256xEEBZ）的介绍

亚德诺半导体ADI的ADM256xE评估板（EVAL-ADM256xEEBZ）可以简化，有效地演示和评估ADM256xE信号和功率隔离式RS-485收发器。ADM256xE RS-485收发器具有集成的，低电磁干扰（EMI）的隔离式DC-DC转换器，从而无需外部隔离式电源。

隔离屏障可抵抗系统级电磁兼容性（EMC）标准。隔离器系列在RS-485 A，B，Y和Z引脚上具有±12kV接触和±15kV空气IEC61000-4-2 ESD保护。这些设备还具有电缆反相引脚，使用户可以快速校正A，B，Y和Z总线引脚上的反向电缆连接，同时保持完整的接收器故障安全性能。

ADI公司的EVAL-ADM286xEEBZ评估板包括板载ADP7104低压降（LDO）稳压器，该稳压器可接受3.3V至20.0V的输入电压，并将电压调节至V CC 引脚的可选3.3V或5.0V电源ADM286xE的 可以旁路LDO调节器 直接为ADM2867E的V CC引脚供电。

灵活的逻辑V IO 电源使该器件可以在1.7V至5.5V的数字输入/输出（I / O）电压下工作，从而可以使用1.8V或2.5V电源与现代节点进行通信。V IO 引脚也可以由ADP7104稳压电源供电。

EVAL-ADM286xEEBZ随附用于评估单个系统中ADM2867E的选项。可通过EVALADM286xEEBZ上的螺钉接线端子访问数字和RS-485总线信号。每个数字输入都可以通过板载跳线选项进行配置。

替代方法可以将发送数据输入（TxD）信号提供给设备。EVAL-ADM286xEEBZ上包含一个可选的LTC6900振荡器，可以将其配置为为TxD数字输入提供时钟信号。为了获得最佳信号完整性，板载SMA连接器可用于连接到外部数据信号。

ADM256xE评估板特征

ADM256xE RS-485收发器的简化评估

2层PCB符合EN 55032 B级辐射

占位面积为10.15mm×10.05mm，28引脚SOIC_W_FP封装，爬电距离和间隙> 8.0mm

板载ADP7104 LDO调节器，带有跳线选项，可简化5.0V或3.3V配置的评估

灵活的低压V IO 电源轨，可与低至1.7V的I / O节点接口

提供可选的3.3V或5.0V隔离电源电压选项

A，B，Y和Z引脚上的IEC 61000-4-2 ESD保护

±12kV接触放电和±15kV空气放电

SMA连接器，用于高速25Mbps TxD输入信号

可选板载LTC6900振荡器，以提供TxD输入信号

螺钉接线端子，用于电源连接，数字信号和RS-485信号

跳线可选择的启用和禁用数字输入信号

用于端接和环回测试的电阻器和封装

测试点可测量所有信号

ADM256xE评估板必需设备

示波器

1.62V至5.5V电源

信号发生器

3.0V至5.5V电源

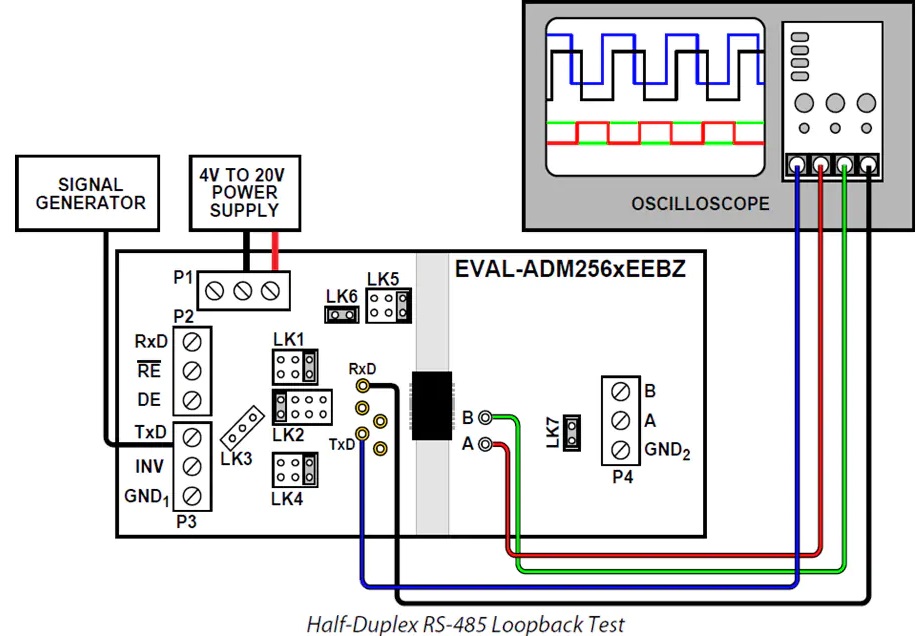

ADM256xE评估板连接设置
