摘要: 美信半导体Maxim MAX38886充电/放电调节器是存储电容器或电容器组备用调节器。它旨在使用相同的电感器在可逆的降压和升压操作中有效地在存储元件和系统电源轨之间传输功率。当存在主电源且高于最小系统电源电压时,调节器以降压模式工作

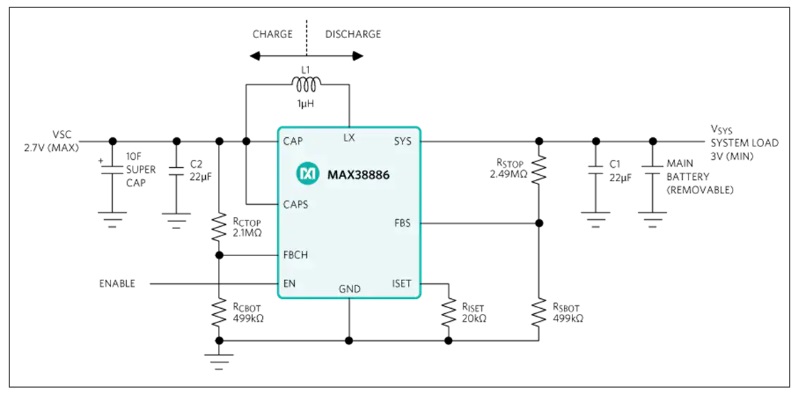

美信半导体Maxim MAX38886充电/放电调节器是存储电容器或电容器组备用调节器。它旨在使用相同的电感器在可逆的降压和升压操作中有效地在存储元件和系统电源轨之间传输功率。当存在主电源且高于最小系统电源电压时,调节器以降压模式工作,并以高达500mA的峰值电感器电流对存储元件充电。一旦存储元件被充电,该电路仅消耗2.5μA的电流,同时它将超级电容器或其他存储元件保持在就绪状态。
断开主电源后,稳压器将工作在升压模式,并防止系统降至最低工作电压以下,从而以高达2.5A的峰值电感器电流对存储元件放电。Maxim MAX38886可通过外部编程设定存储元件的最小和最大电压,例如超级电容器,最小系统电压以及最大充电和放电电流。内部DC-DC转换器仅需要一个1μH的电感器。
2.5V至5V系统输出电压
高达4.5V的电容器电压范围
高达2.5A的峰值电感器放电电流
可编程电压和电流阈值
阈值精度为±2%
充电或放电效率高达95%
2.5μA就绪静态电流
解决方案尺寸小

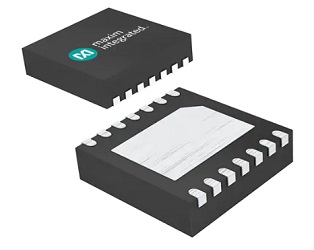

3mm x 3mm x 0.75mm TDFN封装
手持式工业设备
手提电脑
带有可拆卸电池的便携式设备
