Neutron Controls电源转换模块的介绍

Neutron Controls电源转换模块是为REDline载板设计的，并提供了必要的电源轨，以为AURIX?MCU平台模块以及其他外围模块和设备供电。电源转换模块从外部连接的+ 12V电源获得+ 5V，+ 3.3V和+ 1.3V。+ 5V和+ 3.3V电压轨具有可选的±10％裕度能力，为散热和功能鉴定提供了手段。

Neutron Controls电源转换模块提供两个高精度电压源，可为所有可用的AURIX ADC外设提供低噪声和极低的漂移基准。许多选项可用于配置电源轨的排序，MCU和系统复位延迟以及复位源。单独的电路允许仿真ESR0和ESR1信号。

电源转换模块具有完整的硬件开发支持包，包括所有原理图，BOM，布局，格柏，PCB叠放和低EMI设计规则。

Neutron Controls电源转换模块特征

基于Infineon IR3839 SupIRBuck?集成稳压器的+ 12V至+ 5V和+ 12V至+ 3.3V开关DC / DC稳压器，最大效率为96％

在+ 5V和+ 3.3V上提供高达6A的连续电流输出，可将开关频率从250kHz调节至1.5MHz（默认为600kHz）

完整的过电流和热保护

模块通电时，滑动开关可轻松实现±10％的余量

VFLEX，VFLEXE，VDDM和VEXT MCU电源轨的跳线可选源

可选的+ 1.3V内核电压电源，具有可选的+ 10％裕度，可用于AURIX?MCU鉴定和测试

使用霍尔电流传感器进行无创精确系统电流测量

低噪声和极低的+ 4.096V和+ 2.500V基准电压源，可与ADC一起使用

具有可调延迟和CPU复位源的通用复位序列电路；系统重置和NMI信号仿真

所有电源轨上的LED指示和复位信号

Neutron Controls电源转换模块总览

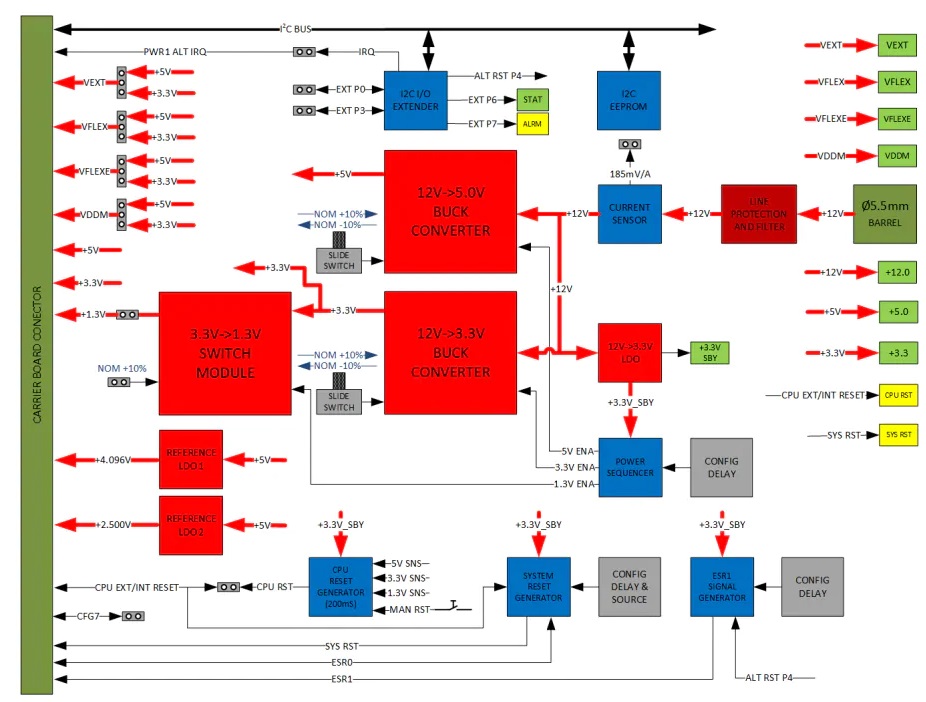

Neutron Controls电源转换模块功能原理图
