德州仪器TPS55288同步降压-升压转换器的介绍

德州仪器（TI）TPS55288同步四开关降压-升压转换器能够在输入电压之上，之下或之下调节输出电压。TPS55288可在2.7V至36V的宽输入电压范围内工作，并能够输出0.8V至22V的电压，以支持各种应用。

TPS55288集成了升压脚的两个16A MOSFET，以平衡解决方案的尺寸和效率。通过I 2 C接口的可编程输出电压和输出电流限制，TPS55288完全符合USB PD规范。TPS55288能够从12V输入电压提供100W的功率。

德州仪器（TI）TPS55288采用平均电流模式控制方案。开关频率可以通过外部电阻在200kHz至2.2MHz范围内编程，并且可以与外部时钟同步。TPS55288还提供了可选的扩展频谱，以最大程度地降低峰值EMI。TPS55288提供输出过压保护，平均电感器电流限制，逐周期峰值电流限制和输出短路保护。TPS55288还通过可选的输出电流限制和在持续过载条件下的打mode模式保护来确保安全操作。TPS55288可以使用开关频率高的小型电感器和小型电容器。它采用4.0mm×3.5mm QFN封装。

TPS55288同步降压-升压转换器特征

可编程电源（PPS）支持USB供电（USB PD）

2.7V至36V宽输入电压范围

0.8V至22V，具有20mV步进可编程输出电压范围

基准电压精度为±1％

可调输出电压补偿，用于电缆电压下降

可编程输出电流限值，以50mA步进达到6.35A

±5％的精确输出电流监控

I2C接口

整个负载范围内的高效率

V IN = 12V，V OUT = 20V和I OUT = 3A时效率为97％

轻载时的可编程PFM和FPWM模式

避免频率干扰和串扰

可选时钟同步

可编程开关频率从200kHz至2.2MHz

EMI缓解

可选的可编程扩频

无铅封装

丰富的保护功能

输出过压保护

打ic模式用于输出短路保护

热关断保护

可编程平均电感器电流限制高达16A

解决方案尺寸小

最大开关频率高达2.2MHz

4.0mm×3.5mm Hotrod QFN封装

固定的4ms软启动时间

TPS55288同步降压-升压转换器应用领域

USB PD

扩展坞

工业电脑

充电宝

监控

无线充电器

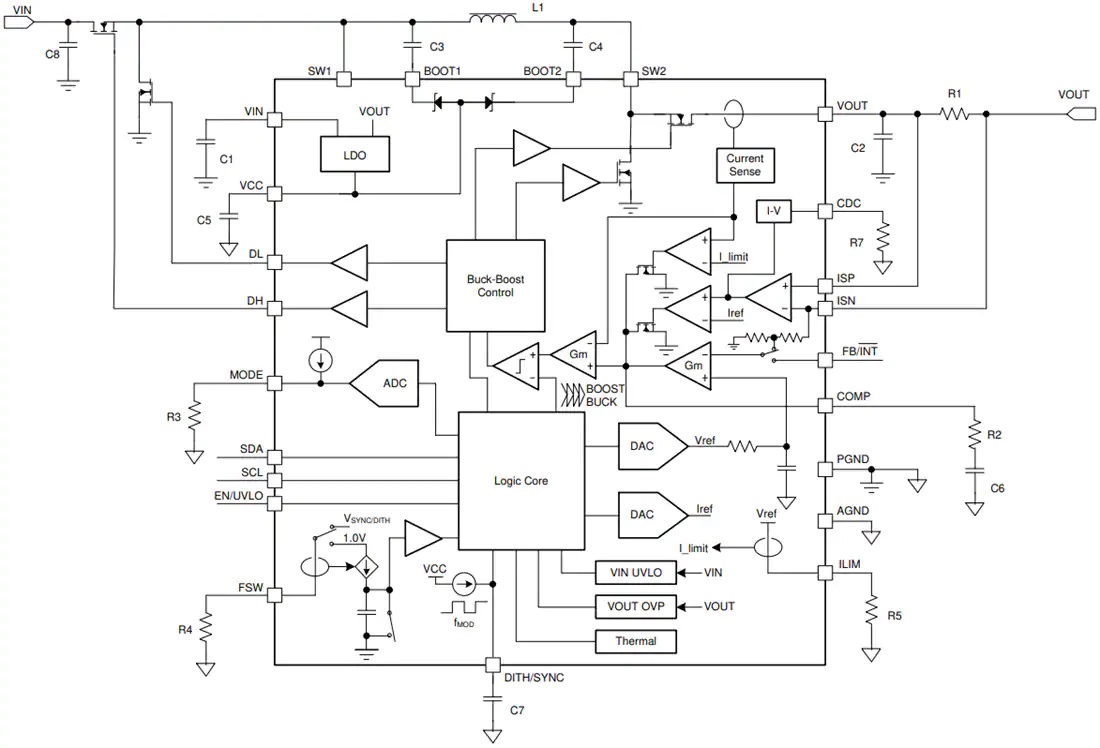

TPS55288同步降压-升压转换器功能原理图
