德州仪器TPS562207 2A同步降压转换器的介绍

德州仪器（TI）TPS562207 2A同步降压转换器是一款简单易用的2A同步降压转换器，采用SOT563封装。该器件经过优化，可在最少的外部组件数量下运行，并且还实现了低待机电流。

该开关电源（SMPS）器件采用D-CAP2模式控制，可提供快速的瞬态响应。它支持低等效串联电阻（ESR）输出电容器（例如特种聚合物）和无需外部补偿组件的超低ESR陶瓷电容器。

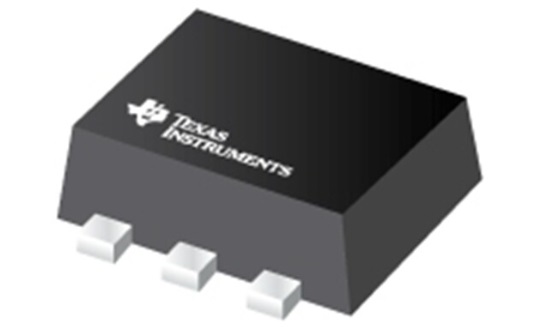

德州仪器（TI）TPS562207在强制连续导通模式（FCCM）下工作，该模式可保持固定的开关频率，并且输出电压纹波非常小。TPS562207采用6引脚1.6mm x 1.6mm SOT563（DRL）封装，额定结温范围为–40°C至125°C。

TPS562207 2A同步降压转换器特征

2A转换器集成了140mΩ和84mΩFET

具有快速瞬态响应的D-CAP2模式控制

4.3V至17V输入电压范围

0.804V至7V输出电压范围

强制连续导通模式

580kHz开关频率

低停机电流，小于3μA

2％的反馈电压精度（25oC）

支持预偏置功能

逐周期超过电流限制

打ic模式过电流保护

非锁存UVP和TSD保护

1.2ms固定软启动

TPS562207 2A同步降压转换器应用领域

数字电视电源

智能音箱

有线网络

数字机顶盒（STB）

监视

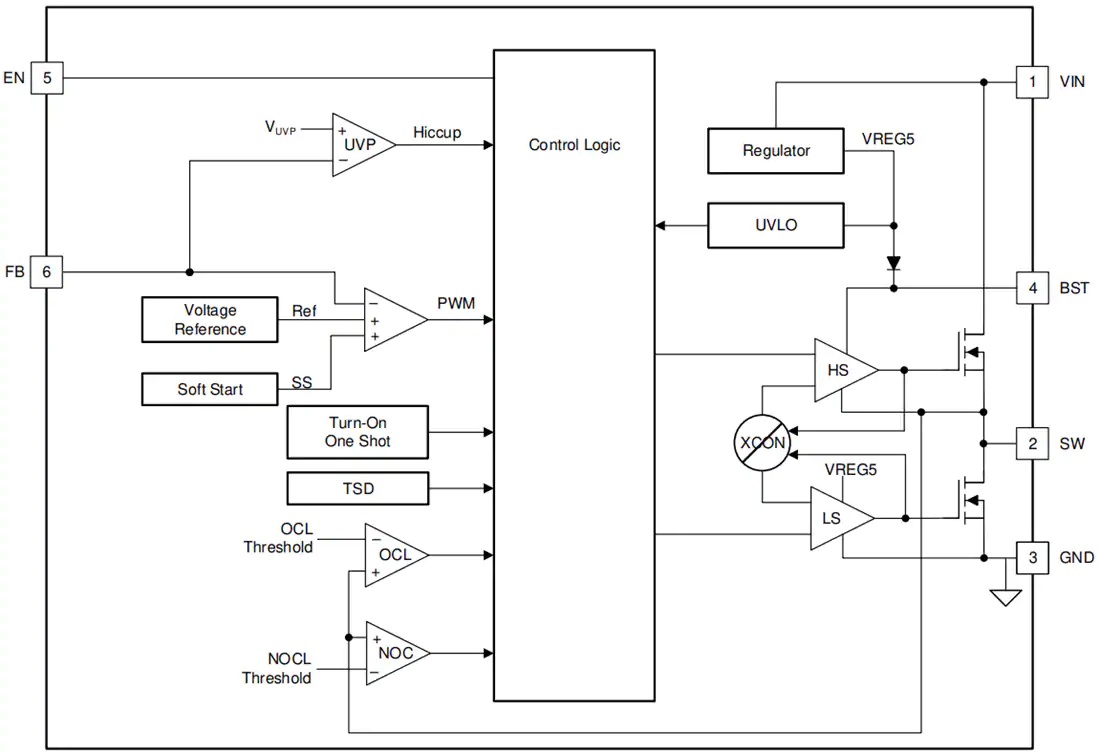

TPS562207 2A同步降压转换器功能原理图
