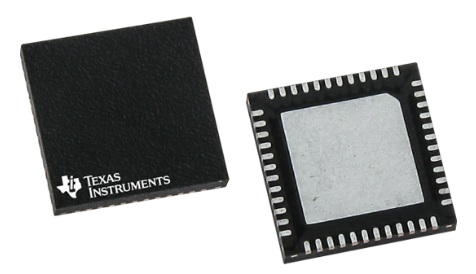

德州仪器TPS65994AD USB Type-C和PD控制器的介绍

德州仪器TPS65994AD USB Type-C和电力输送（PD）控制器为两个USB Type-C连接器提供电缆插头和方向检测。连接电缆后，TPS65994AD会根据USB Type-C规范执行电缆检测。它还使用USB PD协议在CC线上进行通信。完成电缆检测和USB PD协商后，TPS65994AD启用适当的电源路径并为外部多路复用器配置备用模式设置（USB4，DisplayPort视频或Thunderbolt）。

TPS65994AD 特征

USB Power Delivery（PD）控制器

USB PD 3.0认证（TID＃3495）

符合USB4

快速角色交换支持

物理层和策略引擎

可在启动时配置并由主机控制

符合USB Type-C规范

电缆连接和方向检测

默认为1.5A或3A电源公告

集成的V CONN开关

集成的V BUS源端口电源开关

两个5V，3A，38mΩ源开关

可调电流限制

欠压和过压保护

快速开启模式，支持快速角色交换

UL认可的组件（E169910）

备用模式支持

DisplayPort源

雷电?

用户配置备用模式

QFN封装（0.4mm间距）

支持扩展的工业温度范围

TPS65994AD 应用领域

台式电脑

笔记本电脑

扩展坞DFP端口

监控

工业电脑

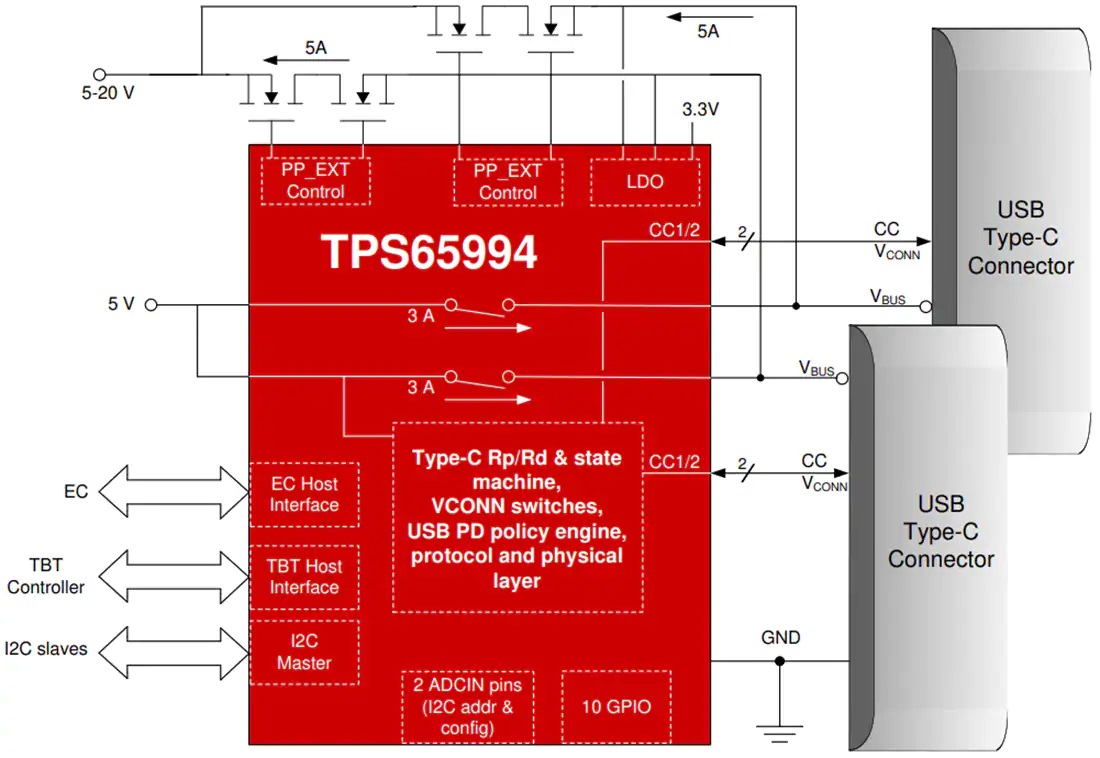

TPS65994AD 原理图
