具有集成电流镜功能的Mikroe Boost 3 Click的介绍、特性、应用及引脚功能图

来源：HQBUY 发布时间：2020-11-10

摘要： Mikroe Boost 3 Click的升压转换器具有集成的电流镜功能。该开发板具有德州仪器（TI）TPS61391 700kHz脉宽调制（PWM）升压转换器，该转换器具有70V开关FET，输入电压高达5.5V。

Mikroe Boost 3 Click的升压转换器具有集成的电流镜功能。该开发板具有德州仪器（TI）TPS61391 700kHz脉宽调制（PWM）升压转换器，该转换器具有70V开关FET，输入电压高达5.5V。

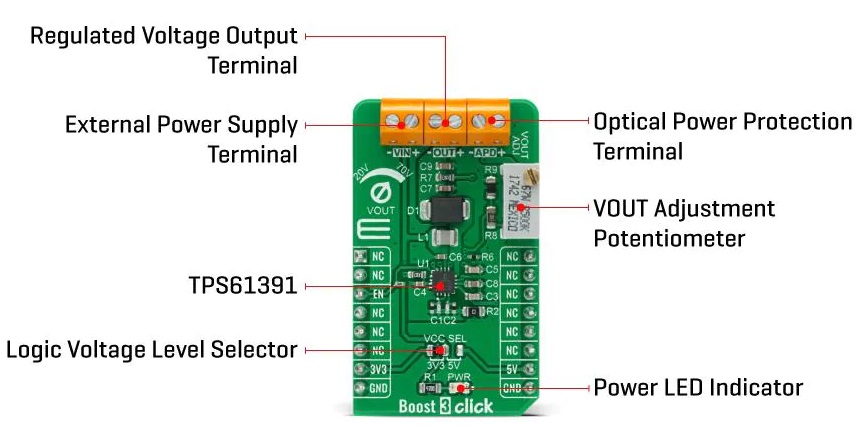

Mikroe Boost 3 Click升压转换器

TPS61391包括一个精确的电流镜，具有两个可选的增益选项（1：5或4：5）。它通过与APD电源路径串联的附加FET提供高光功率保护，典型响应时间为0.5μs。

板载模块

德州仪器（TI）TPS61391具有70V开关FET的700kHz脉宽调制（PWM）升压转换器，输入电压高达5.5V

欠压锁定

高光功率保护

输出电压范围从20V至70V

电流镜功能

GPIO接口

mikroBUS兼容性

M（42.9mm x 25.4mm）单击板尺寸

3.3V或5V输入电压

偏置和监视光接收器中的雪崩光电二极管（APD）

高压传感器电源或电池供电的汽车应用
