亚德诺半导体ADL8104评估板的介绍、特性、及原理图

来源：HQBUY 发布时间：2020-11-12

摘要： 亚德诺半导体Analog Devices Inc.的ADL8104评估板包括一块4层印刷电路板（PCB），该电路板由10mils厚的Rogers 4350B和Isola 370HR覆铜制成，标称厚度为62mils。

亚德诺半导体ADL8104评估板的介绍

亚德诺半导体Analog Devices Inc.的ADL8104评估板包括一块4层印刷电路板（PCB），该电路板由10mils厚的Rogers 4350B和Isola 370HR覆铜制成，标称厚度为62mils。ADL8104-EVALZ上的RF IN和RF OUT端口装有3.5mm的同轴母连接器。相应的射频走线具有50Ω的特性阻抗。

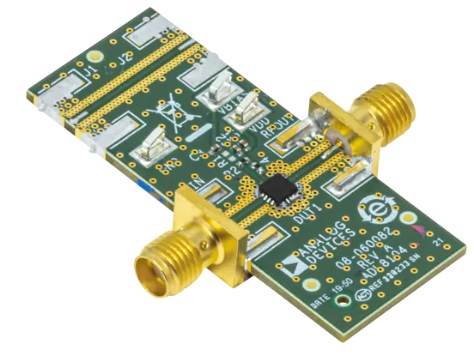

亚德诺半导体ADL8104评估板

ADL8104-EVALZ装有适合在ADL8104的整个?40°C至+ 85°C工作温度范围内使用的组件。为了校准电路板走线损耗，在J1和J2连接器之间提供了一条直通校准路径。J1和J2必须装有RF连接器才能使用直通校准路径。

ADL8104评估板特征

4层，Rogers 4350B和Isola 370HR评估板

末端发射，3.5mm射频连接器

通过校准路径（已填充）

ADL8104评估板原理图

ADL8104评估板原理图
