美信半导体MAX22000评估板（MAX22000EVKIT）的介绍

美信半导体Maxim MAX22000评估板（MAX22000EVKIT）为MAX22000工业模拟I / O提供了一个演示平台，该平台可以与MAX14914A工业数字I / O一起使用。MAX22000是工业级可配置模拟输入/输出设备，可通过软件动态配置为电压输入或输出或电流输入或输出。其他输入可用于测量其他模拟信号。

MAX22000EVKIT设计用于通过USB端口连接到PC。然后可以使用图形用户界面（GUI）来配置和控制评估套件。由于没有板载微处理器，所有协调和低级SPI事务都由PC上的代码作为GUI的一部分进行管理。该功能非常适合快速评估以及探索MAX22000的特性和功能。

MAX22000EVKIT还包括一个MAX14914A，它与MAX22000的输出并联。可以使用跳线设置评估套件，以将MAX22000和MAX14914A连接在一起，从而形成可配置的（模拟或数字）I / O解决方案。

MAX22000评估板特征

采用LGA64封装的MAX22000工业模拟I / O

采用TQFN16封装的MAX14914A工业数字I / O

可访问所有模式：电压输入，电压输出，电流输入，电流输出和温度测量

访问所有备用输入

Microsoft Windows兼容的GUI软件

经过验证的PCB布局

完全组装和测试

MAX22000评估板原理图

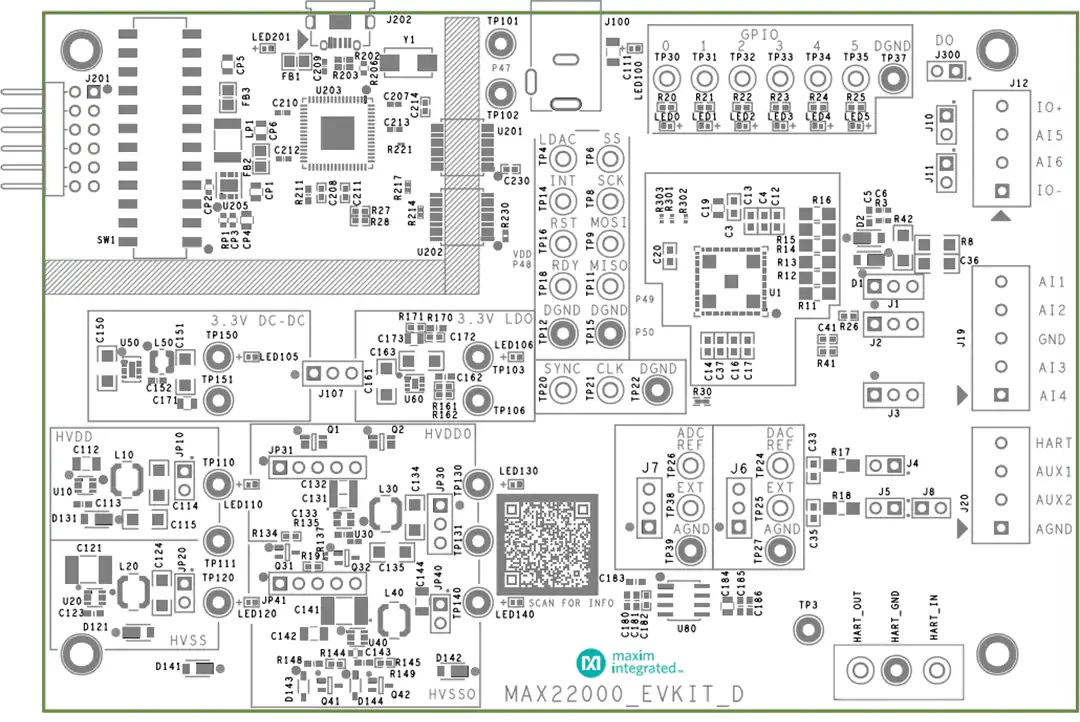

MAX22000评估板电路板布局结构图
