美信半导体MAX22000工业模拟I/O的介绍

美信半导体Maxim Integrated MAX22000工业可配置模拟I / O是软件可配置的模拟输入/输出解决方案。MAX2200提供一个可配置为电压或电流输出的输出，还提供多达六个可配置为电压或电流输入的模拟输入。两个模拟输入被配置为差分可编程增益放大器（PGA），允许低压和高压输入。

其他模拟输入是高压单端输入。发送路径（模拟输出）和接收路径（模拟输入）是完全独立的，可以针对不同的配置和操作模式进行编程。

MAX22000通过高速20MHz SPI总线进行通信，以获取所有配置和管理信息以及转换结果。可选的8位CRC增强了SPI接口的可靠性，可防止所有8位突发以及所有双位错误。该器件采用2.7V至3.6V的模拟和数字电源以及高达±24V的高压电源工作。

Maxim Integrated MAX22000采用64引脚LGA封装，工作在-40°C至+ 125°C工业温度范围。

MAX22000工业模拟I/O特征

准确

AOVM模式：

FSR精度为02％，室温

1％FSR精度，±50°C温度变化

5ppm /°C内部基准

灵活

6个模拟输入/ 1个模拟输出，使用软件可配置的电压和电流

两个辅助ADC输入用于冷端测量

2线，3线或4线配置的RTD输入模式

热电偶输入模式

±12.5V输入/输出电压范围

±25mA或±2.5mA输出电流范围

±25V，±2.5V，±500mV，±250mV和±125mV PGA输入电压范围

+ 24V现场电源用于电流环路

ADC和/或DAC的可选外部基准

六个GPIO

20MHz SPI接口

强大的

所有模拟I / O端口具有±36V保护

过流保护

热关断

所有高压电源上的欠压中断

CRC检测

所有模拟输入上的开路检测

所有引脚均具有2kV HBM保护

-40°C至+ 125°C的工作温度范围

9mm x 9.5mm LGA64小型封装

MAX22000工业模拟I/O应用领域

可编程逻辑控制器（PLC）

可编程自动化控制器（PAC）

集散控制系统

过程控制

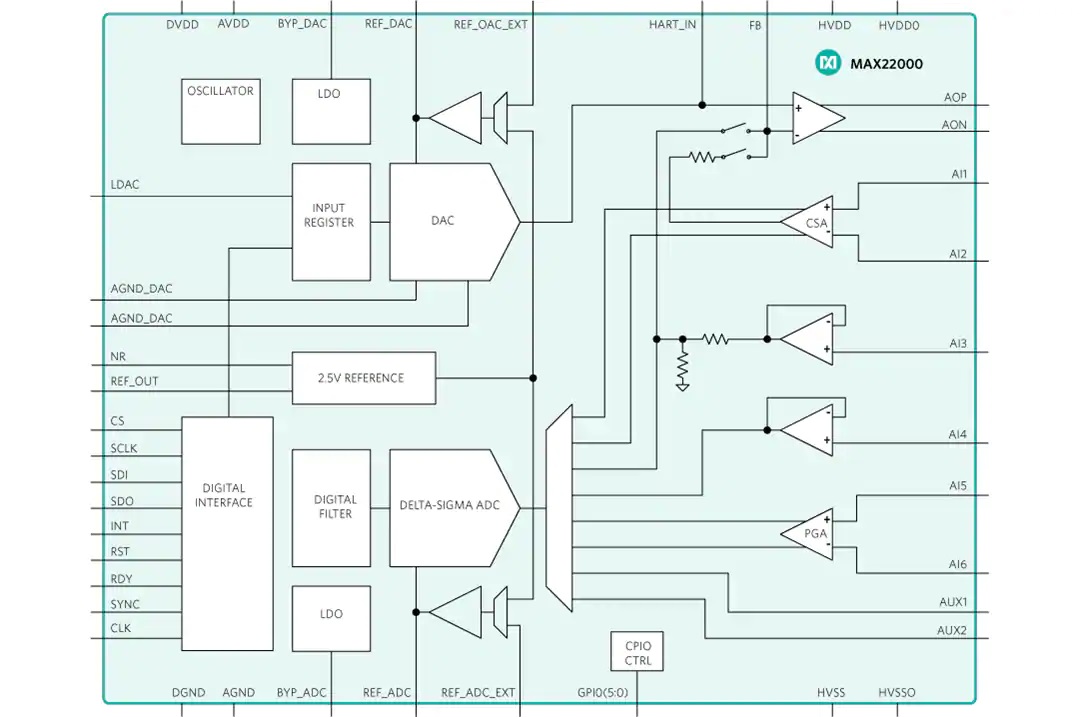

MAX22000工业模拟I/O原理图

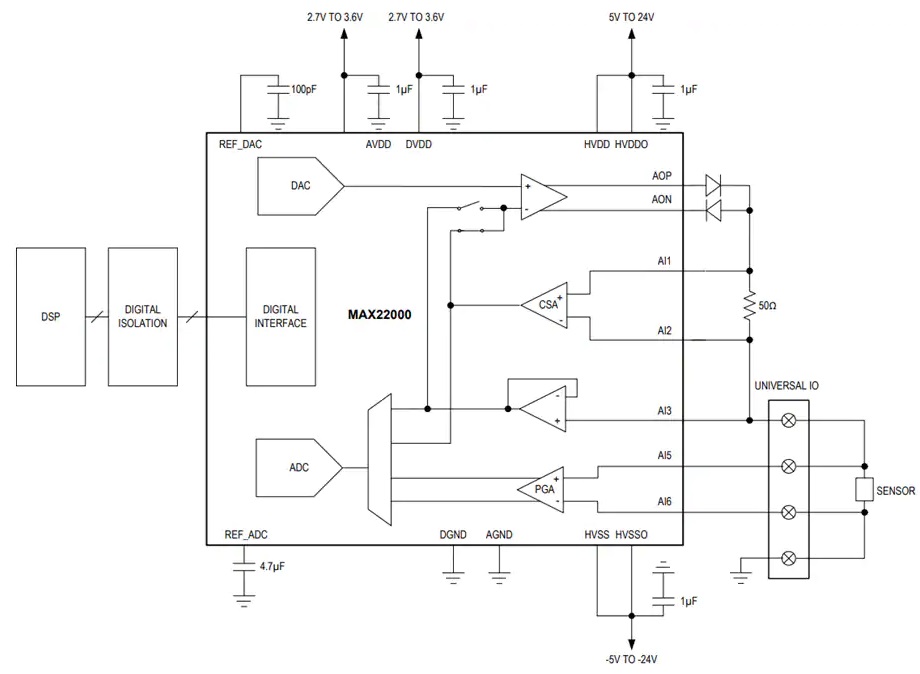

MAX22000工业模拟I/O典型应用电路图
