美信半导体MAX22007四通道模拟输出IC的介绍

美信半导体Maxim MAX22007四通道模拟输出IC驱动每个通道的电压或电流输出。所有输出均受±42V P-P保护对于HVDD = 8V至20V和HVSS = -2V至0V的高压电源。MAX22007的每个输出通道均具有一个12位DAC，使用共享的内部基准电压源可实现快速建立时间。

该器件提供低偏移量的高压放大器，以调节从低压DAC输出到高压或电流输出的信号。如果一个输出接线错误，所有其他输出保持不受影响并正常运行。对于每个通道，可以使用一个内部比较器来确定负载阻抗，并允许微控制器智能地选择电压或电流输出模式。集成的电流保护功能和热稳定性能确保所有输出的安全。美信半导体MAX22007还包括一个热关断电路，当结温超过165°C（典型值）时，可以保护器件。

MAX22007使用SPI接口与微控制器通信，时钟速率高达30MHz，并具有可选的8位CRC校验码，以改善数据完整性。八个GPIO可用于接口和控制应用电路中的其他资源。

MAX22007采用2.7V至5.5VV DD低压电源和8V至24V HVDD正高压电源工作。负电源HVSS可以设置在-2V至0V之间。MAX22007采用8mm x 8mm 56引脚TQFN封装，在-40°C至+ 85°C温度范围内工作，所有引脚均具有2.5kV HBM ESD保护。

MAX22007四通道模拟输出IC特征

可配置的输出

每个输出可单独配置

内部比较器允许计算电压模式或电流模式的负载阻抗

电压模式为0V至10.5V线性范围，对于1kΩ至1MΩ的负载具有12.5V超范围

电流模式为0mA至21mA线性范围，对于0Ω至750Ω的负载具有25mA超量程

系统精度

V / I输出分辨率为12位

出厂时在+ 25°C时校准增益和失调误差在±0.2％以内

从-40°C到+ 85°C，V / I总未调整误差小于±1％

集成诊断功能强大

输出驱动器的±42VP-P保护

在输入引脚处带有4.99kΩ串联电阻的±1kV电涌保护

所有引脚上均具有±2.5kV HBM ESD保护

输出具有外部二极管的短路和过压保护

热监控和关机保护

简单且低成本的界面

高达30MHz的SPI串行接口以及可选的8位CRC

菊花链模式可降低系统成本

V DD = 2.7V至5.5V，可轻松连接至微控制器

高压输出电源：

+ 8V至+ 24V HVDD

-2V至0V HVSS

紧凑型封装中的强大性能

-40°C至85°C的工作温度范围

56引脚TQFN，8mm x 8mm

MAX22007四通道模拟输出IC应用领域

楼宇自动化模拟输出

可配置的模拟输出卡

工厂自动化模拟输出

过程自动化

可编程逻辑控制器

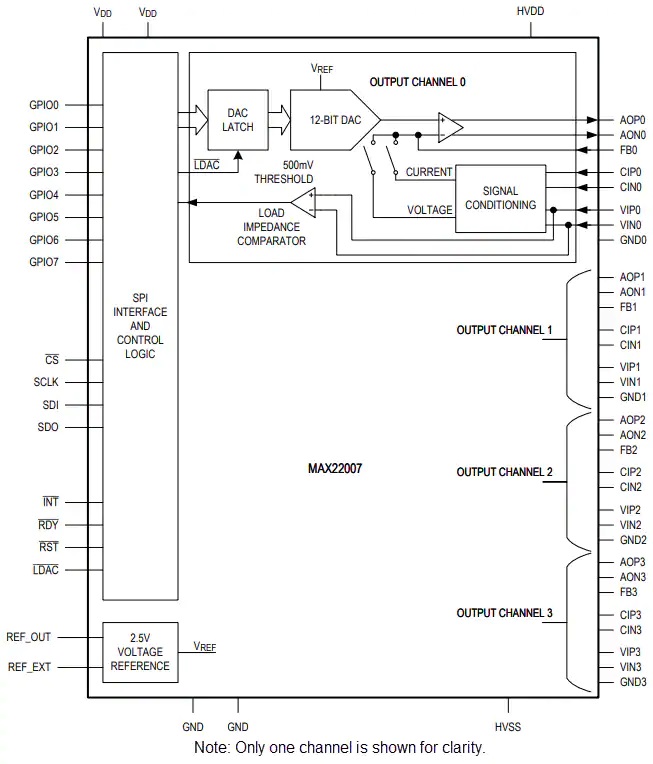

MAX22007四通道模拟输出IC功能图
