恩智浦半导体用于i.MX 8处理器的PF7100 7通道PMIC的介绍

恩智浦半导体PF7100 7通道电源管理集成电路（PMIC）专为i.MX 8系列高端多媒体应用处理器的主要电源管理模块而设计。PF7100还能够为高端i.MX 6系列以及许多非NXP处理器提供电源解决方案。PF7100具有五个高效降压转换器和两个线性稳压器，用于为处理器，存储器和其他外设供电。

PF7100包含内置的一次性可编程（OTP）存储器，该存储器存储关键的启动配置，从而大大减少了通常用于设置输出电压和外部稳压器顺序的外部组件。调节器参数在启动后可通过高速I 2 C接口进行调节，从而为不同的系统状态提供了灵活性。

恩智浦半导体PF7100 PMIC采用7mm x 7mm x 0.85mm HVQFN48封装，并带有可润湿的侧面。

PF7100 7通道PMIC特征

降压稳压器

SW1，SW2，SW3，SW4：0.4V至1.8V; 2500mA; 2％准确度

SW5：1.0V至4.1V；2500mA; 2％准确度

SW1，SW2，SW3，SW4，

SW1，SW2可配置为双相调节器

SW3，SW4可配置为双相调节器

SW1，SW2和SW3可配置为具有高达5A电流能力的三相稳压器

SW1，SW2，SW3和SW4可配置为具有高达10A电流能力的四相稳压器

SW3上的VTT终止模式

可编程电流限制

扩频和手动调整开关频率

LDO稳压器

LDO1，0.8V至5.0V，400mA：精度为3％，具有可选的负载开关模式

LDO2，8.0V至5.0V，400mA; 可选的负载开关模式和可选的硬件/软件控制，精度为3％

2 RTC LDO供应

VSNVS1，1.8V / 3.0V / 3.3V，10mA

VSNVS2，0.8V / 0.9V / 1.8V，10mA

系统功能

快速PMIC启动

用于无缝处理器接口的高级状态机

高速I 2 C接口支持（高达3.4MHz）

PGOOD监控器

用户可编程的待机和关闭模式

可编程软启动序列和掉电序列

可编程调节器配置

模拟多路复用器，用于智能系统监控/诊断

OTP（一次性可编程）存储器，用于设备配置

监控电路符合ASIL B安全等级

具有可编程故障保护的独立电压监控

先进的热监控和保护

外部看门狗监控和可编程内部看门狗计数器

I2C CRC和写保护机制

模拟内置自检（ABIST）

提供汽车和工业等级

可在-40°C至105°C或-40°C至125°C的工作环境温度（150°CT j）下使用

7mm x 7mm 0.85mm HVQFN48封装，带有可润湿的侧面；0.5mm间距

PF7100 7通道PMIC应用领域

基于i.MX 8的应用程序

汽车信息娱乐

远程信息处理

高端消费和工业

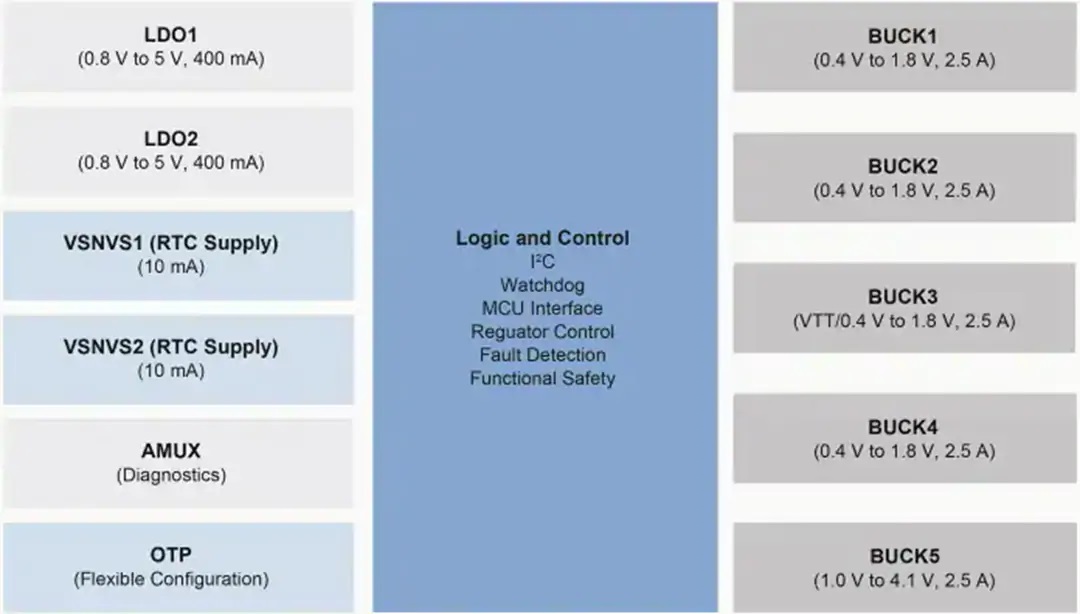

PF7100 7通道PMIC原理图

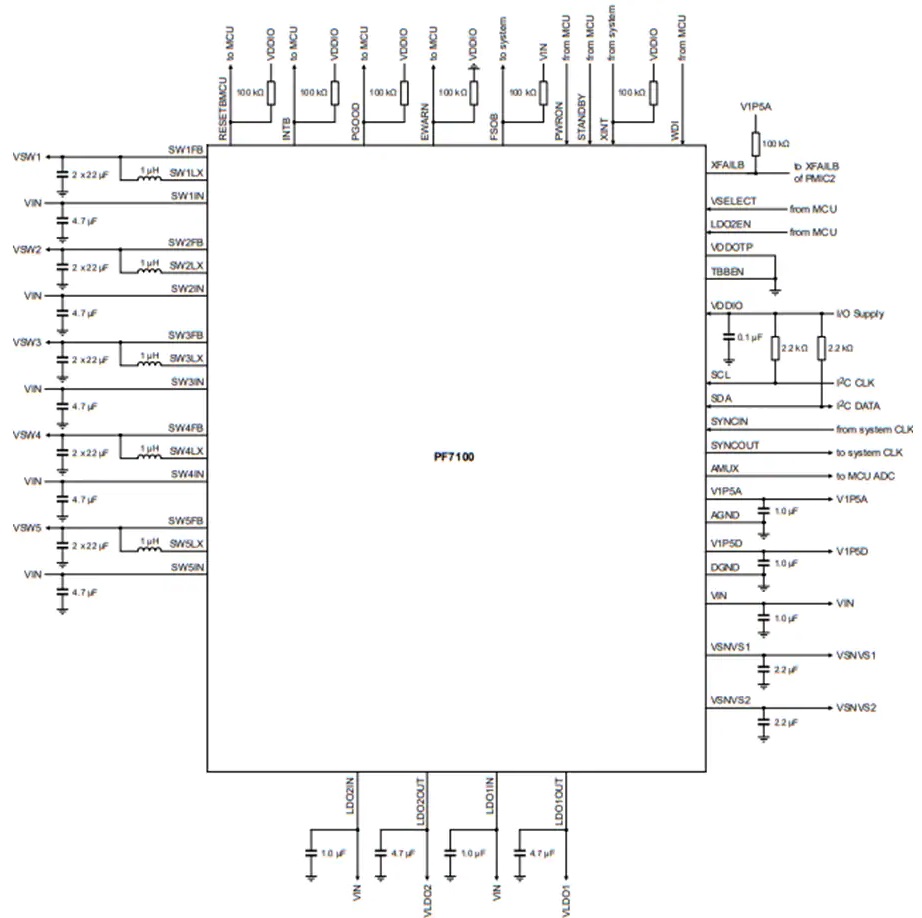

PF7100 7通道PMIC应用电路图
