u-blox NINA-B1系列独立BLE模块的介绍

u-blox NINA-B1系列单机蓝牙低功耗（BLE）模块是配备了蓝牙5.0，一个强大的ARM Contex-M4 FPU，和国家的最先进的动力性能。这些模块采用嵌入式低功耗晶体设计，可将功耗降至最低，从而延长了电池寿命。

这些NINA-B1模块随u-connectXpress软件一起提供，该软件提供对u-blox BLE串行端口服务，GATT客户端和服务器，信标和NFC?的支持。BLE模块具有完全的灵活性，可以添加应用程序并在带有FPU的内置Cortex-M4上运行。这些NINA-B1模块具有M4F MCU，64kB RAM，512kB闪存，蓝牙网格和7至20个最大蓝牙连接。

所述 NINA-B112 模块配备了一个内部天线而 NINA-B111 模块具有用于与外部天线使用的销。这种内部PIFA天线是专门为小型NINA-B1尺寸设计的。该天线还提供超过300m的广泛范围，并且独立于接地平面和组件放置。这些BLE模块已获得全球认证，可与内部天线或一系列外部天线一起使用。

NINA-B1 BLE模块支持UART，SPI，PDM和PWM，I 2 C，I 2 S，GPIO引脚和AD转换器接口。这些模块在-0.3V至3.9V电源电压和-40°C至85°C温度范围内工作。

NINA-B1系列独立BLE模块特征

带FPU的Arm Cortex-M4

蓝牙5.0

记忆：

64kB RAM

512kB闪存

同时通用属性配置文件（GATT）服务器和客户端

低能耗串行端口服务

最多7至20个蓝牙连接

蓝牙网状

年级：

汽车行业

专业的

标准

接口：

串口

SPI

I2C

I2S

PDM和PWM

GPIO引脚

AD转换器

NINA-B1系列独立BLE模块技术指标

-1.7V至3.6V电源电压范围

4dBm最大传导输出功率

-40°C至85°C的存储和工作温度范围

尺寸图

NINA-B111：10.0毫米x 10.6毫米x 2.2毫米

NINA-B112：10.0毫米x 14.0毫米x 3.8毫米

NINA-B1系列独立BLE模块应用领域

汽车和运输

工业

可穿戴

智慧城市

卫生保健

零售

智能家居和建筑

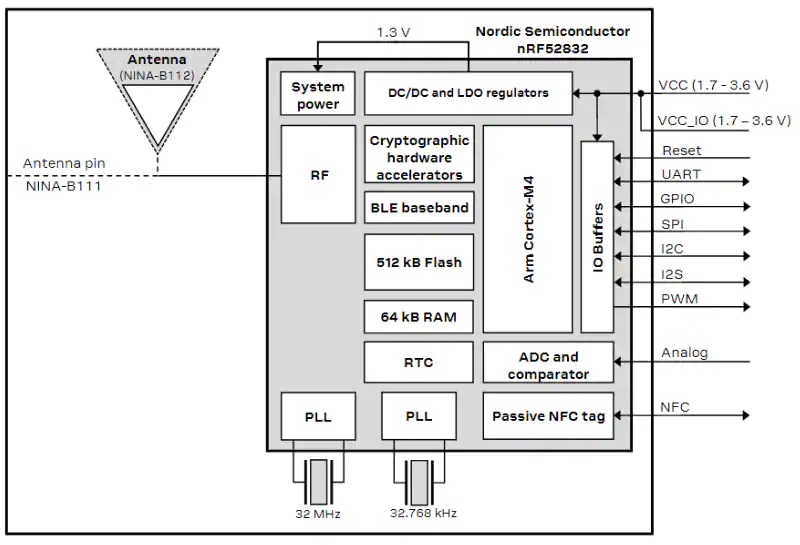

NINA-B1系列独立BLE模块原理图

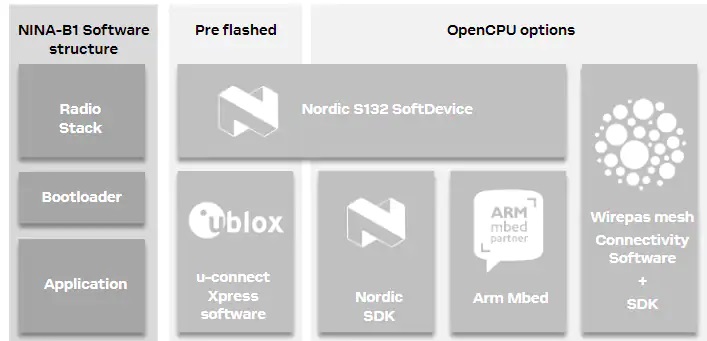

NINA-B1系列独立BLE模块软件结构
