u-blox NINA-B1系列评估板的介绍、特性、套件组成及引脚功能

来源：HQBUY 发布时间：2020-11-24

摘要： u-blox NINA-B1系列评估板旨在评估NINA-B1系列模块。评估套件包括NINA-B1评估板，快速入门指南，NFC天线和USB电缆。这些NINA-B1评估板提供EVK-NINA-B111和EVK-NINA-B112版本，具体取决于所安装的NINA-B1系列模块。

u-blox NINA-B1系列评估板旨在评估NINA-B1系列模块。评估套件包括NINA-B1评估板，快速入门指南，NFC天线和USB电缆。这些NINA-B1评估板提供EVK-NINA-B111和EVK-NINA-B112版本，具体取决于所安装的NINA-B1系列模块。

u-blox NINA-B1系列评估板

EVK-NINA-B111板随附NINA-B111模块和一个用于连接外部天线的U.FL同轴连接器。EVK-NINA-B112板随附NINA-B112模块和板载天线。

NINA-B1评估板可以通过USB，外部电源或纽扣电池供电。这些板卡带有板载调试MCU，可通过USB进行串行通信和闪存/调试。NINA-B1板可通过使用安培计的电流测量和使用示波器的电流测量进行测量。

提供两种变体：

EVK-NINA-B111 –带天线引脚的NINA-B111模块评估套件

EVK-NINA-B112 –用于带有板载天线的NINA-B112模块的评估套件

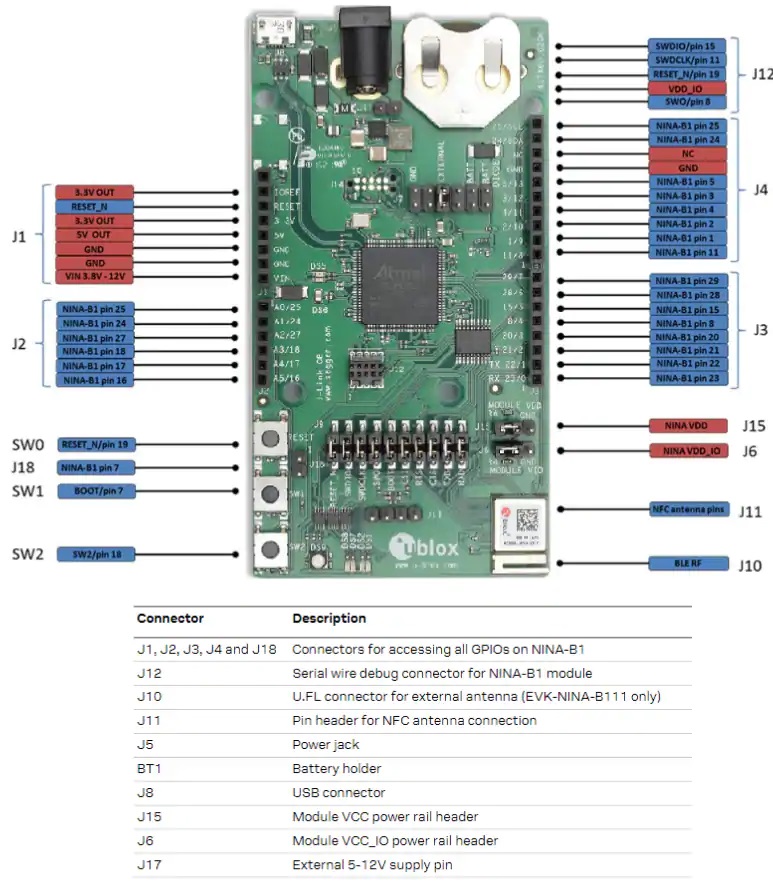

所有NINA-B1模块引脚都可通过连接器获得

通过USB，外部电源或纽扣电池供电

板载调试MCU，可通过USB进行串行通信和闪存/调试

电流测量：

电流表

示波器

NINA-B1评估板

带U.FL连接器的2.4GHz天线（仅在EVK-NINA-B111中）

NFC天线

USB电缆

快速入门卡
